概述
这是我的 DIY 项目：一个围绕低功率柔性太阳能板打造的储能系统。目前的形态是为 LED 照明离网供电；未来拓展、或者需要给家用高负载设备供电时，太阳能板会升级为固定的屋顶太阳能板。
这个项目里最有意思的工程问题是一条电压匹配约束：电池只有在太阳能阵列的工作电压足够高于它时才能被充电，而这一条规则几乎决定了后面的一切：板子组合、电池电压与控制器选型。整个设计都是从这条规则推出来的。
需求
| 需求 | 指标 |
|---|---|
| 夜间照明 | LED，50W × 8h = 每晚 400Wh |
| 储能 | 2 × 12V 100Ah LiFePO₄ 串联 = 24V（~2.5kWh，可扩容） |
| 太阳能 | 2 × 300W 便携半柔性板（低功率阶段；未来高负载时升级屋顶板） |
| 230V 备用 | 24V × 100A ≈ 2400W 理论输出（短时能力，见 §04） |
| 采购策略 | 太阳能板+电池本地买；其他部件跨国采购 |
设计过程
01 调研：电压匹配约束
核心规则来自 MPPT 充电控制器：只有当太阳能阵列电压高于电池电压 +5V 时才会启动充电，运行中也需要大约 +1V 的余量。选定的 300W 半柔性露营板工作电压只有 20Vmp，单块不足以充 24V 电池；两块串联得到 40Vmp / 50Voc，无论配 12V 还是 24V 电池都远超启动阈值，即使在 -20°C 低温下也远低于控制器 100V 上限。
MPPT 与电池之间的连接采用 16mm² 线缆，受 MPPT 端子最大支持 16mm² 的限制；理想情况下应采用 25mm² 线缆预留足够的安全余量。
市场调研方面：荷兰市场 12V 电池包是房车/船用主流，储能侧采用 2 × 12V 100Ah；线径规则、保险丝位置与充电参数随后对照 Victron 手册、《Wiring Unlimited》布线规范和 DIY 社区案例逐项复核。
02 系统架构

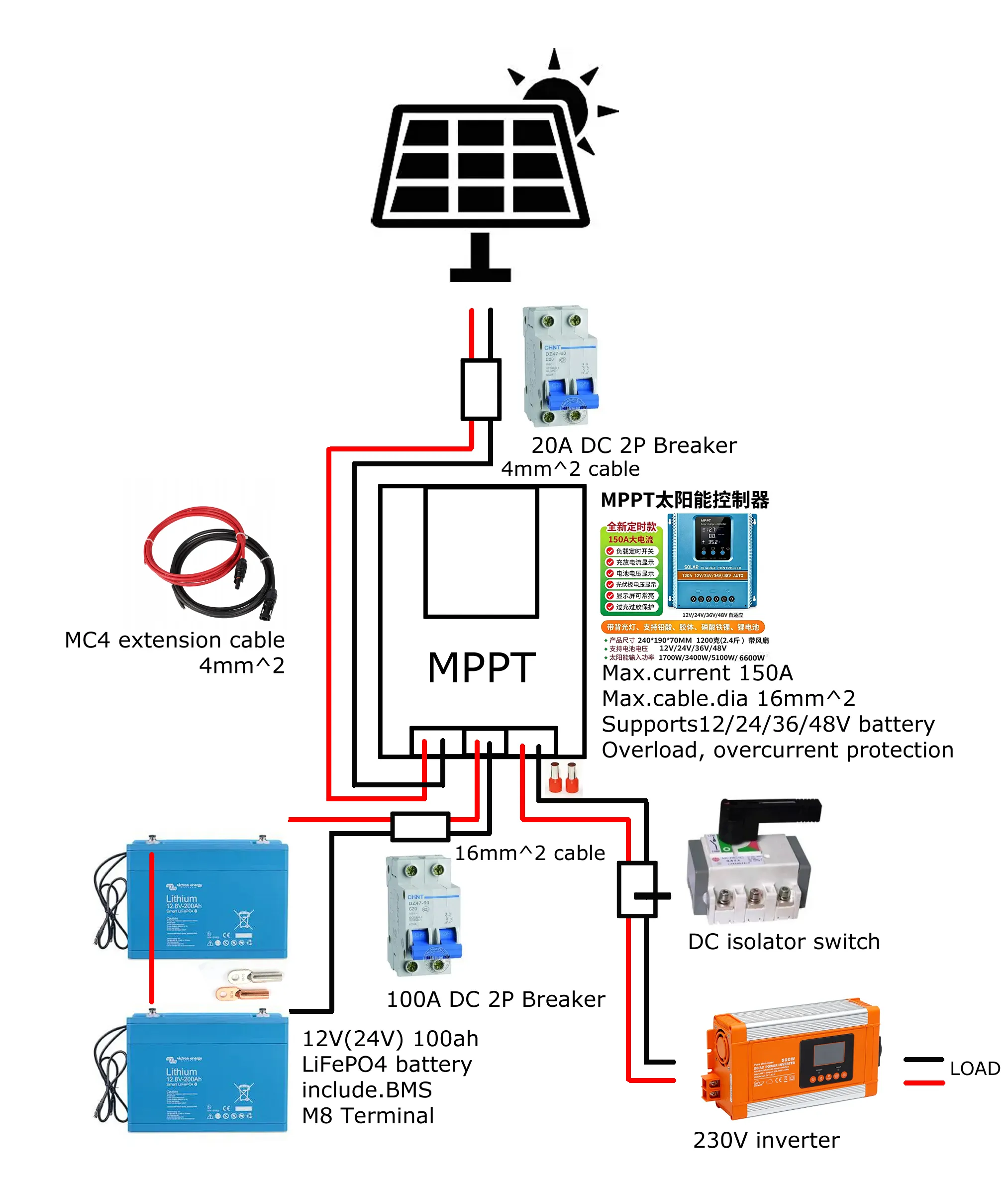

控制器是一台六端口 MPPT（PV / BAT / LOAD），这意味着母线内置在 MPPT 里面：太阳能接 PV 端口、电池经 2P 直流空开接 BAT 端口、负载直接挂在 LOAD 端口，不需要外部母线。任一时刻电池电流 = 负载电流 − 太阳能电流；电池是唯一的双向器件，多余功率自动吸收、缺口自动补足。
两节 12V 电池串联成 24V：这样逆变器支路只需走 100A 级别的电流（24V × 100A = 2400W 理论输出）；若并联 12V 则需要 200A，超出 MPPT 的支持范围。电池内置 BMS，各自负责充放电保护。
03 关键决策
| 项目 | 决策 | 理由 |
|---|---|---|
| 电池 | 2× 12V 100Ah LiFePO₄ 串联 = 24V（各 100A BMS，内置） | 串联后逆变器支路仅 100A 级电流（24V×100A=2400W）；同型号同批；串联前确认 BMS 支持串联 |
| 太阳能板 | 2 × 300W 半柔性串联 | 便携优先；20V 板必须串联；屋顶板是未来升级路线 |
| 控制器 | 六端口 MPPT（PV / BAT / LOAD） | 负载输出内置，母线就在控制器里面；BAT 端子最大 16mm² |
| 逆变器 | 纯正弦逆变器（24V 输入） | 2400W 理论值，短时使用 |
| 保护 | 直流专用无极性空开 + 隔离开关 | 空开额定 ≤ 线缆载流；必须直流专用，交流空开灭不了直流电弧 |
04 效率计算：230V 链路
每一级转换都会吃掉一部分能量。本功率等级下的典型效率：
| 环节 | 典型效率 |
|---|---|
| MPPT DC-DC 转换 | 92~95% |
| LiFePO₄ 充 + 放往返 | ~95% |
| 纯正弦逆变器 DC→AC | 88~93% |
整条链路相乘（板 → 电池 → 逆变 → 230V）：
0.94 × 0.95 × 0.90 ≈ 80%
实际预计 77~84% 的端到端效率（典型 ~80%）。作为对比，LED 支路完全跳过逆变（经 MPPT + 电池约 90%），这正是照明走直流直供、230V 只作备用的原因：每经过一次逆变链路，大约五分之一的能量留在半路。
05 保护与安全
- PV 侧：20A 2P 无极性直流空开，兼维护隔离开关；MPPT-电池支路经 2P 直流空开（兼电池隔离）。所有空开/隔离开关必须直流专用且无极性，交流空开灭不了直流电弧。
- LOAD 支路：LED 直接挂 LOAD 端口（经光控/时控开关）；逆变器支路经直流隔离开关做日常通断，顺带消除待机耗电。
- 接线规范：MPPT 是常见的绿色螺丝压片式端子，配合冷压管端子使用（禁止上锡，焊锡蠕变致松动发热）；M8 螺柱配闭口铜鼻子（禁止开口款）；液压钳压接；红正黑负全程一致。
- 电池串联：同型号同批，确认 BMS 支持串联，串联前各自充满。
- 通电顺序：极性核对后再上电；先接电池、再接光伏；充电参数按 LiFePO₄ 24V 规格设置。
BOM 概览
采购策略：太阳能板与电池在荷兰本地买（保修与运输考量）；其他部件，MPPT、逆变器、空开、隔离开关、线缆、端子与辅材，走淘宝跨国采购。完整规格与接线清单在项目文件夹中维护，此处为精简版。
| # | 品名 | 规格 | 数量 | 参考价 | 渠道 |
|---|---|---|---|---|---|
| 1 | 太阳能板 | 300W 半柔性，ETFE，带 MC4 输出线 | 2 | €150~250/块 | 本地/淘宝 |
| 2 | MPPT 控制器 | 六端口（PV/BAT/LOAD），BAT 端子最大 16mm² | 1 | ¥209.9 | 淘宝 |
| 3 | 电池 | 12V 100Ah LiFePO₄，内置 BMS，低温禁充 | 2 | €230~280/块 | 荷兰本地 |
| 4 | 逆变器 | 纯正弦，24V 输入，≥2000W | 1 | ¥800~1500 | 淘宝 |
| 5 | 直流空开（PV 侧） | 20A 2P，无极性，≥250V DC | 1 | ¥30~80 | 淘宝 |
| 6 | 直流空开（MPPT-电池支路） | 100A 2P，无极性 | 1 | ¥40~100 | 淘宝 |
| 7 | 直流隔离开关（逆变器支路） | 100~125A 2P，无极性 | 1 | ¥60~150 | 淘宝 |
| 8 | 光伏延长电缆 | MC4 接口，1~2m 公母线 | 2~4 | ¥10~30 | 淘宝 |
| 9 | 直流电缆 | 纯铜 2 芯 16mm²，总长 5m | 1 | ¥156.6 | 淘宝 |
| 10 | 小负载电缆 | 2.5mm² 红黑 | 各 3m | ¥2~4/m | 淘宝 |
| 11 | 冷压针端子 | 紫铜插针管型 VE16-18，16mm² | 100 只 | ¥10.5 | 淘宝 |
| 12 | 铜鼻子 | SC16-8，闭口，M8 | 20 只 | ¥24.32 | 淘宝 |
| 13 | 压线钳 | 铜鼻子液压钳，4~120mm² | 1 | ¥168 | 淘宝 |
| 14 | 端子辅材包 | 接线端子（WAGO 221）、热缩管、扎带、电工胶带 | 1 批 | ¥20~40 | 淘宝 |
| 15 | 电池收纳/保温包 | EVA 硬壳工具包（适配 100Ah 尺寸） | 2 | ¥30~80/个 | 淘宝 |
总预算约 €1000~1400。搭建分五步：(1) 先下单运输周期长的部件；(2) 搭直流部分：板、空开、MPPT、电池、LED；(3) 加逆变器与隔离开关；(4) 冬季实测；(5) 文档与演示。
当前状态
已完成：需求、架构、保护方案与 BOM 初稿。下一步：采购与搭建。项目文档随搭建进度持续更新。
