我想解决什么
产品设计里有个场景反复出现：你要给灯罩、扩散板或显示屏盖板选一种半透明材料，然后你基本上是在猜。拿着样品凑到灯光前，眯眼看一看，再拿另一个样品比一比，最后感觉“嗯，这个差不多。”
问题是，两片在室内光线下看起来一模一样的材料，一旦背光，效果可能天差地别。表面处理、厚度、色粉含量、内部结构——它们全都在影响光的传播路径，而渲染图只能帮你到这儿。到了一定程度，你得真的去测。
于是我搭了这个测试台。不是因为我想花几周做一个装置，而是因为从今往后，每一次半透明材料的 CMF 决策，我都可以用数据而不是直觉来支撑。
平台测量什么
四个光学特性，每个都直接关联到产品设计决策：
| 特性 | 它在告诉你什么 | 对设计的实际意义 |
|---|---|---|
| 透光率 | 多少光穿透了材料 | 背光显示屏的亮度、LED 指示灯的可视性 |
| 扩散度 | 光穿透后被散射得有多均匀 | 消除热点、保证发光面的整体均匀度 |
| 反射率 | 材料表面怎么反弹入射光 | 表面处理选择、眩光控制 |
| 亮度分布 | 被照亮的区域亮度怎么变化 | 视觉舒适度、导光板设计 |
除了测量目标本身，我还列了几个实操层面的要求——后来证明这些跟光学指标同样重要：
- 可重复定位：样品离光源的距离如果不一致，任何对比都失去意义。
- 可调节亮度：材料在 10% 亮度和 100% 亮度下的表现完全不同。光源必须能覆盖这个范围。
- 环境光控制：在阳光充足的房间里测光学数据基本是白测。测试环境必须尽量排除外部干扰。
- 快速更换样品：如果换一次材料就得折腾五分钟，你根本不会愿意跑足够多的对比来学到有用的东西。
- 可观测输出：我需要亲眼看到结果，而不只是记录数字。并排对比的视觉效果本身就是一半的价值。
设计与搭建
平台架构
整个架子是垂直结构：光源在底部，可调样品台在中间，从上方观察。布局思路基本是精简版的实验室光学平台——只保留必要的东西，不塞进任何碍事的零件。

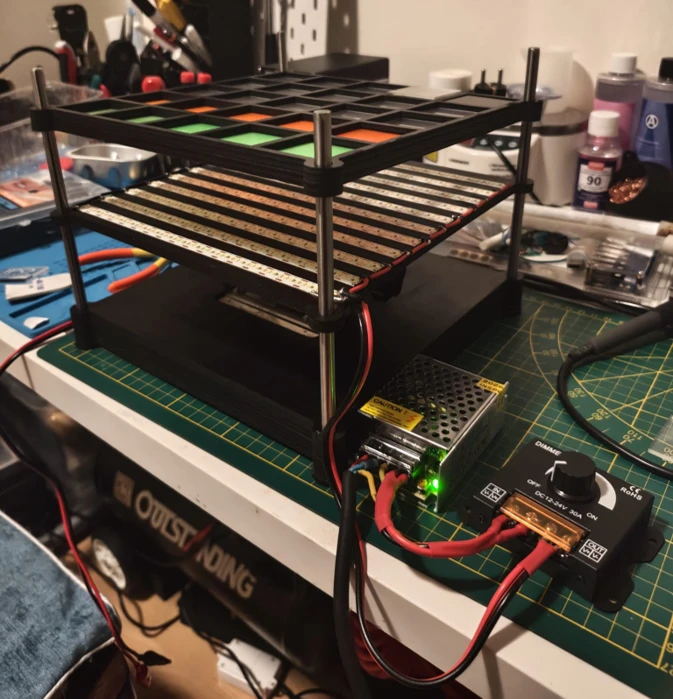

最终 3D 渲染图

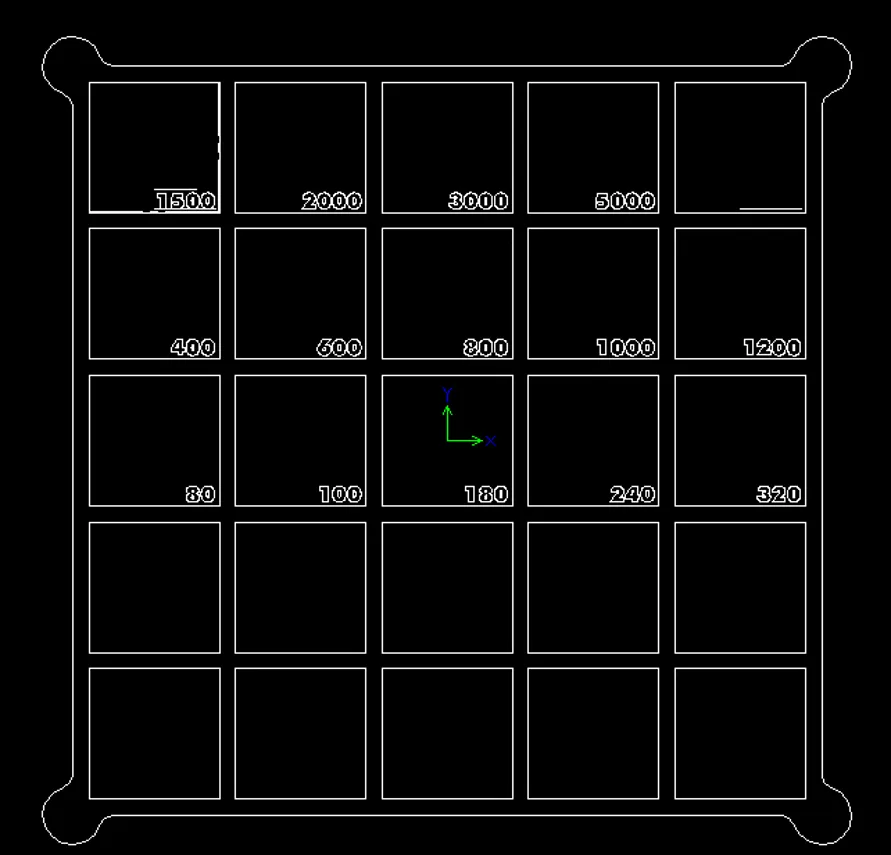

概念草图
核心组件
- 光源：可调 PWM 亮度的 LED 灯带。从几乎不亮到全功率输出，每次都能切回同一档位。
- 样品台：改造了一个实验室升降台。高度可调让我能精确控制光源和材料之间的距离——我叫它“扩散间距”。这个变量后来发现比我预想的要重要得多。
- 框架：激光切割的结构件，喷涂哑光黑。黑色不是装饰——它吸收环境杂光、消除内部反射，否则这些反射会悄悄污染每一次测量。
- 控制系统：Arduino 跑的简单 PWM 程序。不花哨，但亮度档位可复现——今天设的值，三天后测还是同样的输出。
- 供电：无氧铜导线，最小截面积 0.5mm²，额定 2A 且有余量。这个规格后来成了关键（见迭代部分）。
制造流程

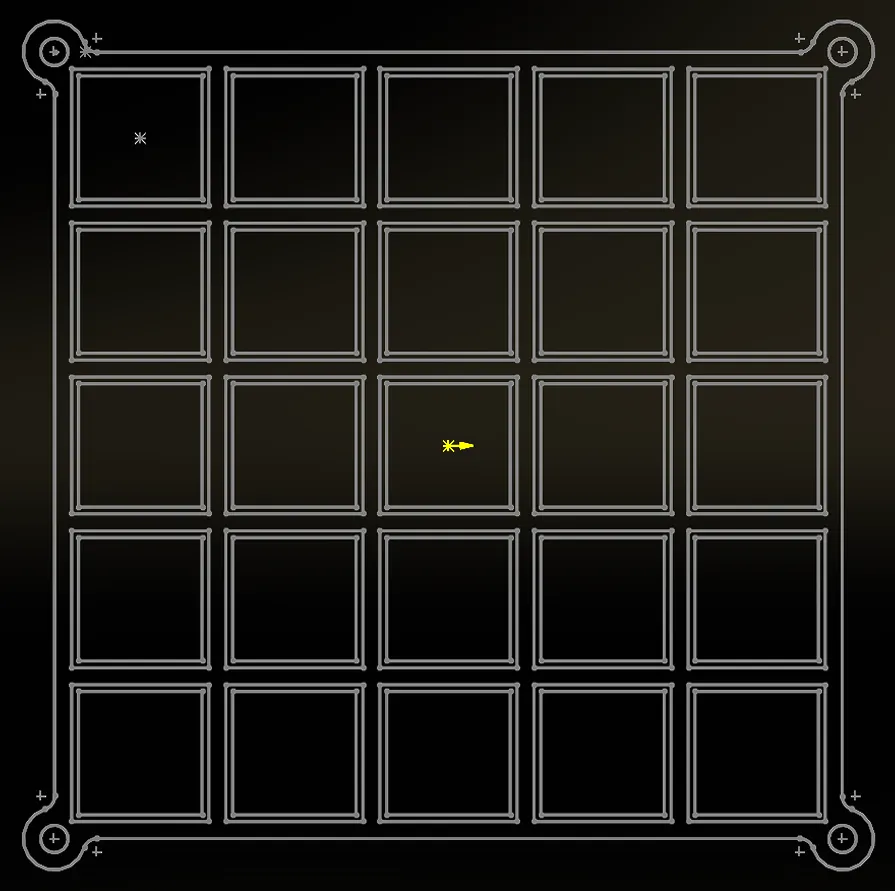

步骤 1: 三维建模

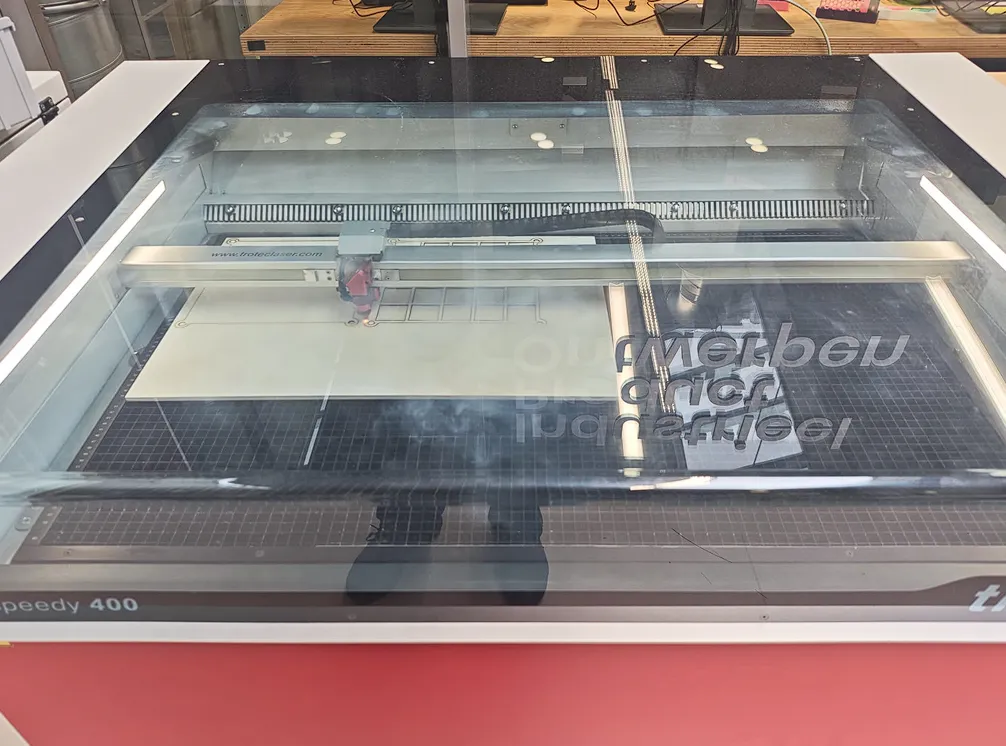

步骤 2: 激光切割

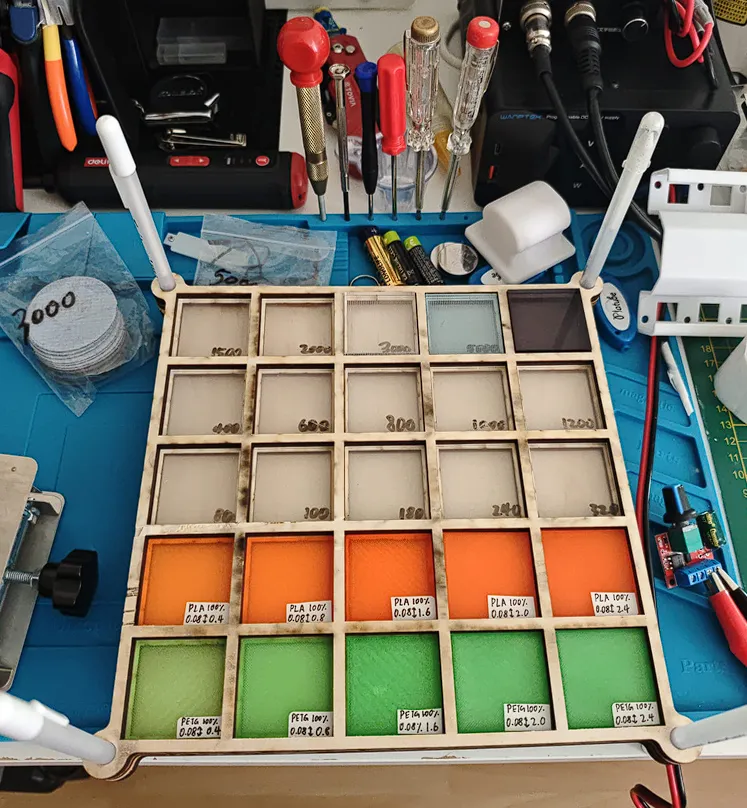

步骤 3: 试装

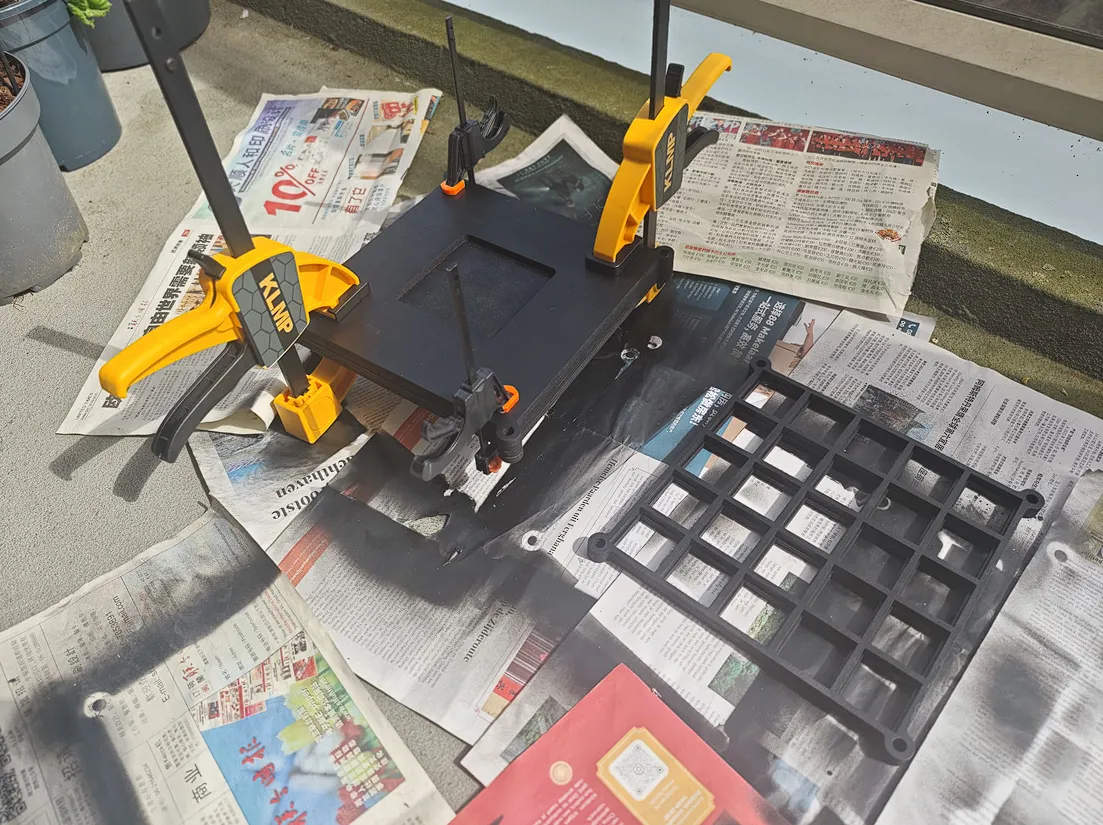

步骤 4: 表面处理

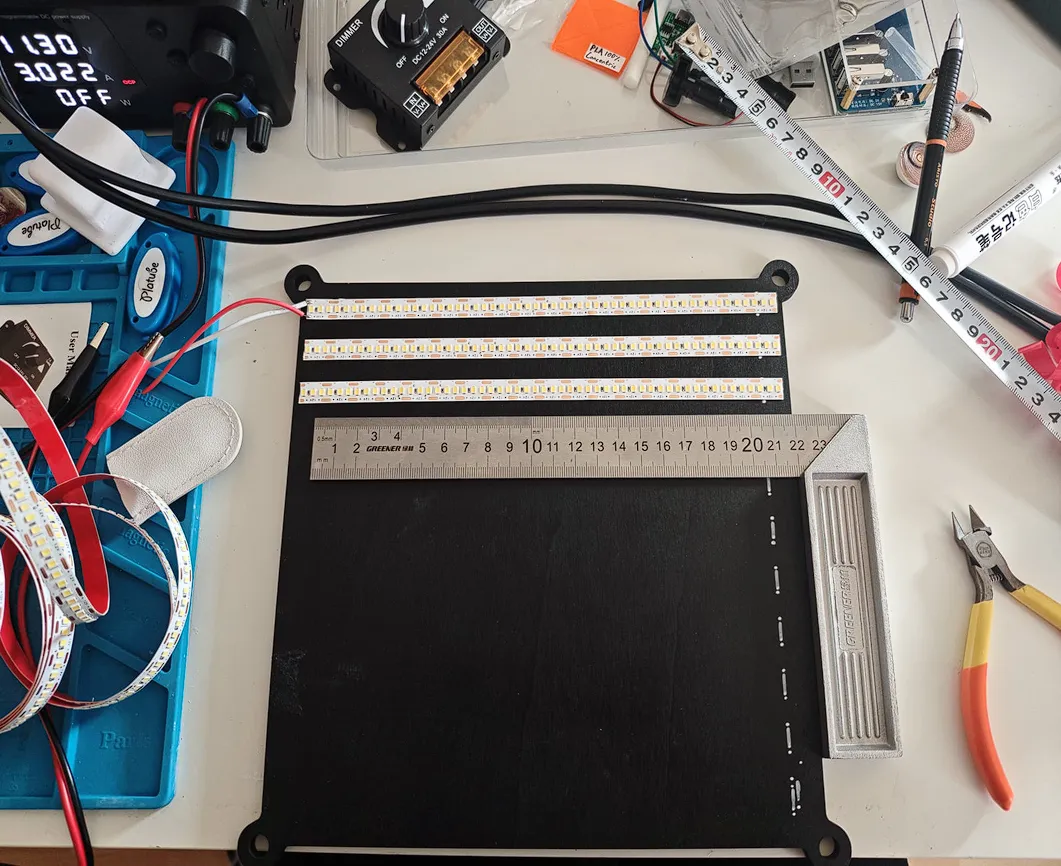

步骤 5: 部件组装

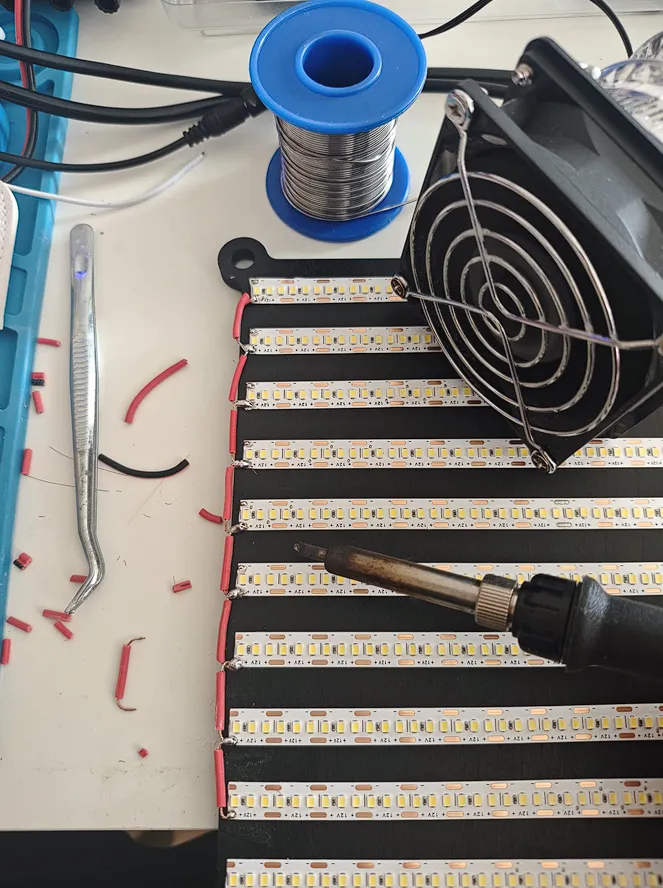

步骤 6: 电路焊接

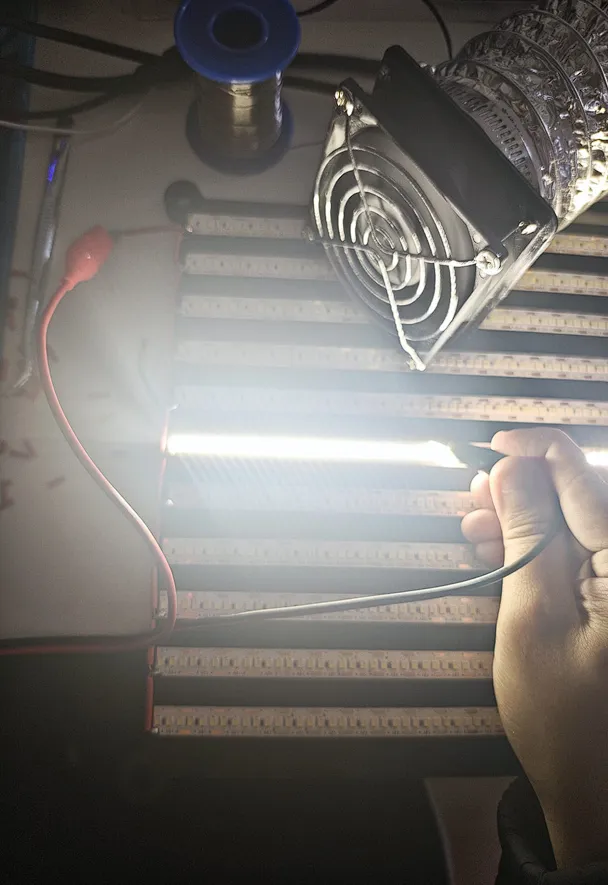

步骤 7: 电路验证

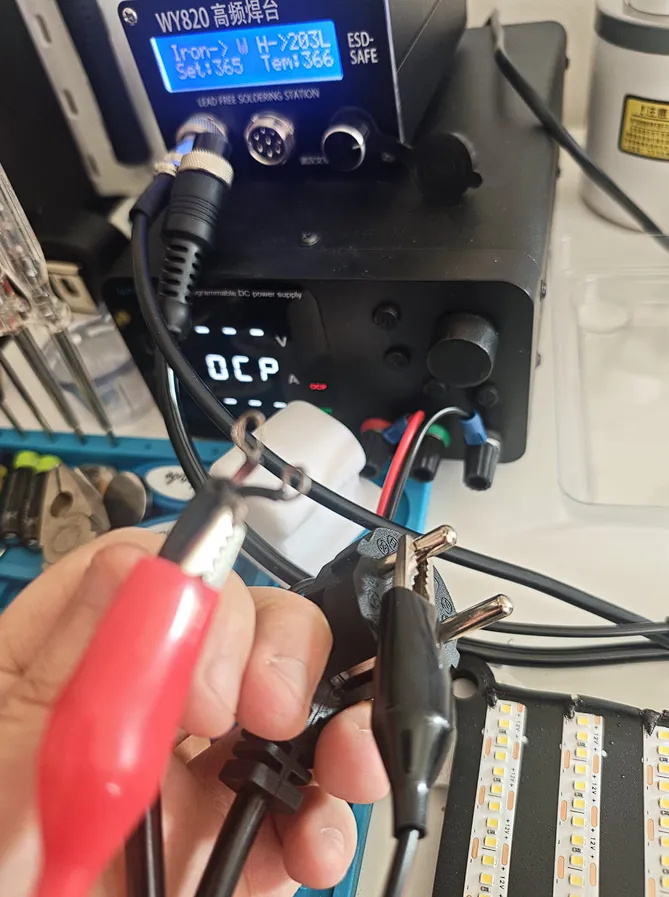

步骤 8: 极性检查

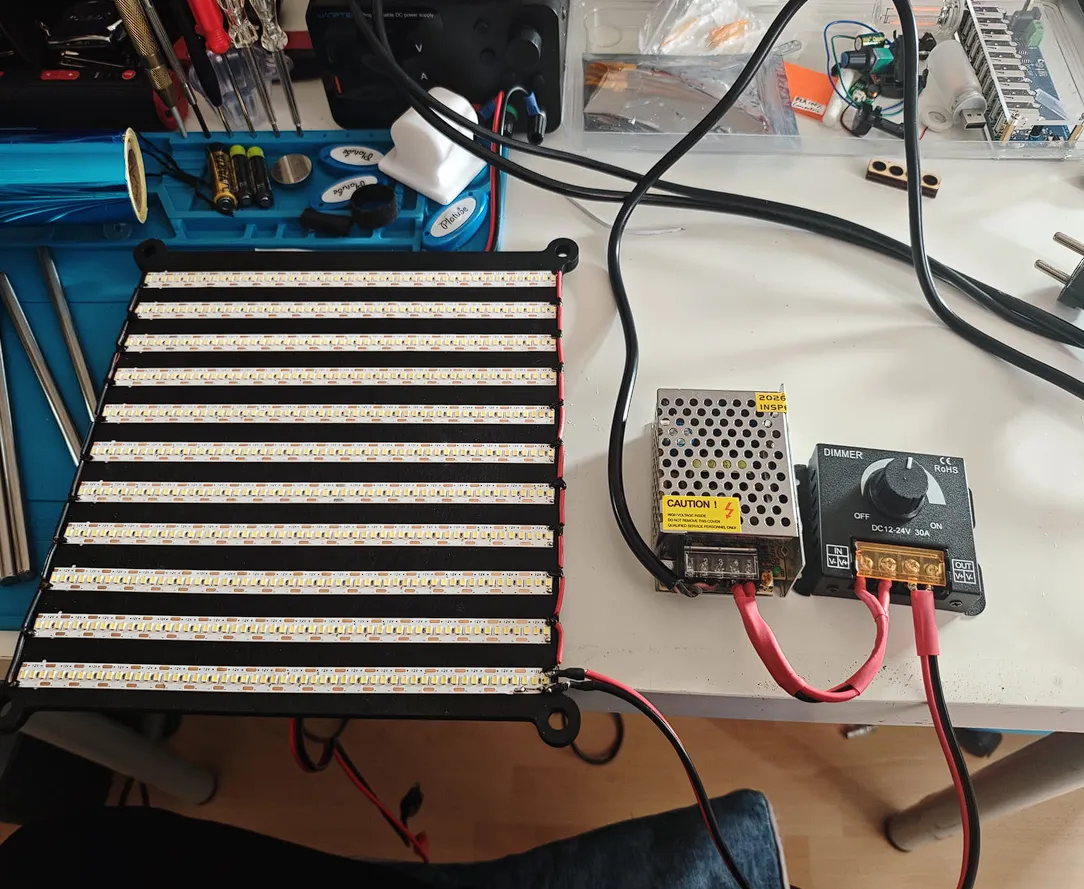

步骤 9: 总装

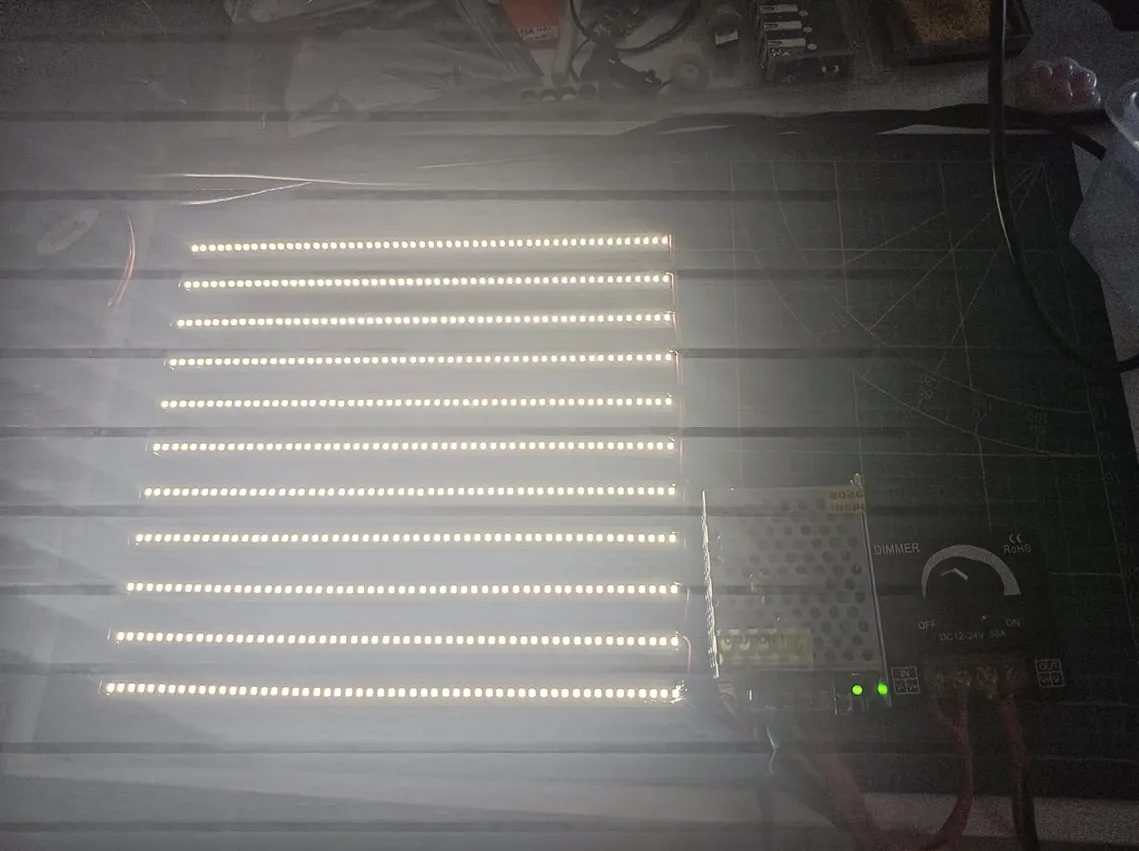

步骤 10: 电路测试步骤 1: 三维建模步骤 2: 激光切割步骤 3: 试装步骤 4: 表面处理步骤 5: 部件组装步骤 6: 电路焊接步骤 7: 电路验证步骤 8: 极性检查步骤 9: 总装步骤 10: 电路测试步骤 1: 三维建模步骤 2: 激光切割步骤 3: 试装步骤 4: 表面处理步骤 5: 部件组装步骤 6: 电路焊接步骤 7: 电路验证步骤 8: 极性检查步骤 9: 总装步骤 10: 电路测试材料测试
我测试的几种半透明/透明材料都是产品外壳、扩散板和导光件中常见的类型：

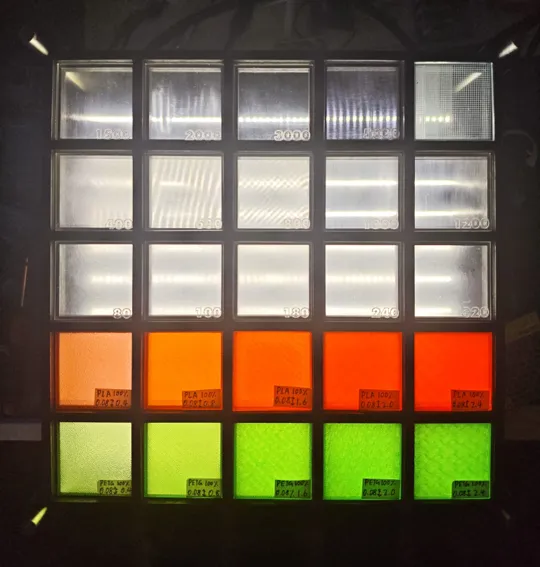

测试材料矩阵
| 材料 | 类型 | 关键特性 |
|---|---|---|
| 半透明PLA | 3D打印 | 层纹散射、原型打样成本低 |
| 半透明PETG | 3D打印 | 比 PLA 更透、层间附着力更强 |
| 亚克力板 | 激光切割 | 光学透明度优秀、耐刮、表面处理选择多 |
| AB环氧树脂板 | 浇铸树脂 | 高透明度、表面光滑、玻璃替代方案 |
| PC光扩散板 | 挤出聚碳酸酯 | 专为扩散而生、棱柱状表面纹理 |
每种材料都在多种配置下跑过——不同厚度、不同表面处理、不同扩散间距——这样我可以在可比的条件下看清每种材料选择对最终视觉效果的真正影响。
可控变量
搭测试台而不是拿着材料在灯下比划的整个意义就在这里：一次只改一个参数。系统化的 A/B 对比只有在锁定所有其他变量的前提下才成立。
- 光照强度 — PWM 调节，从微亮到全功率
- 材料类型 — PLA、PETG、亚克力、AB环氧、PC扩散板
- 材料颜色 — 各种材料的本色、白色、着色版本
- 材料厚度 — 单层、叠层、不同板材厚度
- 表面处理 — 原始打印面、打磨（80–5000目）、抛光、纹理
- 扩散距离 — 通过升降台调节光源与样品之间的间隙
迭代——搭了三版才做对
这个平台不是一次性完成的。我做了三个版本，每个版本都在修正上一个版本犯下的错误。
| V1 — 单 LED | V2 — LED 灯带 | V3 — LED 灯带 + PWM | |
|---|---|---|---|
| 方法 | 手工焊接 | 铜箔胶带 | PWM 控制器 |
| 问题 | ✕ 焊接速度太慢 | ✕ 胶带不适配 2A | ✓ 亮度可调 |
| ✕ 灯光效果差 | ✕ 无亮度控制 | ✓ 暗表面漫反射 | |
| 结论 | ✕ 已弃用 | ✕ 已弃用 | ✓ 最终版本 |
版本一：单 LED ——手工焊接
一开始用单个 LED 手工焊在洞洞板上。这是最直接的第一反应，也犯了最典型的错。
- 问题： 手工焊二十个 LED 既慢又不一致。每个焊点的接触电阻略有差异，每个灯的亮度就略有区别。对测试平台来说，“略有区别”是致命的。
- 问题： 单点光源导致样品上的照度不均匀。如果光本身就不是均匀的，你没法判断看到的扩散图案来自材料还是来自光源本身。
版本二：LED 灯带 ——铜箔胶带
把单个 LED 换成了均匀发光的 LED 灯带，用铜箔胶带走电。好了一些，但迎来了新坑。
- 问题： 铜箔胶带用起来方便、看起来干净，但它扛不住 2A 电流。我算了截面积之后意识到这是潜在的火灾隐患。原型的美观在导线规格不够面前一文不值。
- 问题： 亮度锁死。不管测什么材料、什么距离，光输出都一样。不同场景需要不同的照度水平，而我完全无法调节。
版本三：LED 灯带 + PWM 控制器（当前版本）
这个版本是最终钉下来的：
- 改进： 铜箔胶带全部拆掉，换成无氧铜导线（最小截面积 0.5mm²）。额定 2A 且有余量。比胶带难走线，但安全比方便重要得多。
- 改进： 加了基于 Arduino 的 PWM 控制器，全范围可调亮度。现在可以测 10%、50%、100%，或者任意中间档位——而且每次读数一致。
- 改进： 框架内壁全喷哑光黑。听起来是件小事，但测量一致性的改善非常明显。环境光和内部反射在 V1 和 V2 里一直在悄悄污染每一次读数。
平台能做什么
做好的测试台给了我一个可靠、可复现的环境来对比材料的光学表现：
- 同条件并排对比不同材料——不再需要说“我觉得这个看起来好一点”
- 表面处理评估——打磨、抛光、纹理会怎么影响光的传播？
- 厚度与透光率的关系——板材加厚一倍，亮度到底降多少？
- 全段亮度扫描——观察材料从最低到最高亮度的完整表现，而非只在一个点
- 光分布模式存档——以后的项目可以直接引用这些视觉记录
搭台子教会我的事
除了 CMF 测试数据，搭这个平台扎扎实实敲进去几条原则，往后的设计和建造都用得上：
- 电流规格不是建议，是底线：铜箔胶带的失败就是一个很具体的教训——原型阶段的材料也必须对照真实电气负载做评估。走线再好看，截面积不够就是不够。安全规格没有讨价还价的余地。
- 环境本身就是仪器的一部分：光学测量对环境光的敏感度高到离谱。那个只花了二十分钟的哑光黑喷漆，对测量一致性的提升超过了任何其他改动。有时候最简单的修补产生最大的效果。
- 一次只动一个变量，否则就是在猜：能独立地改材料、改厚度、改表面处理、改距离——这就是把“凑在灯下看”变成“系统性测试”的关键。对比实验只有在锁定所有其他变量的前提下才叫实验。
- 工具是跨项目的投资：花时间做好一个测试平台前期感觉很慢，但之后每一个涉及半透明材料的 CMF 决策，我都可以引用实测数据，而不是眯着眼赌运气。这是复利回报。
