Overzicht

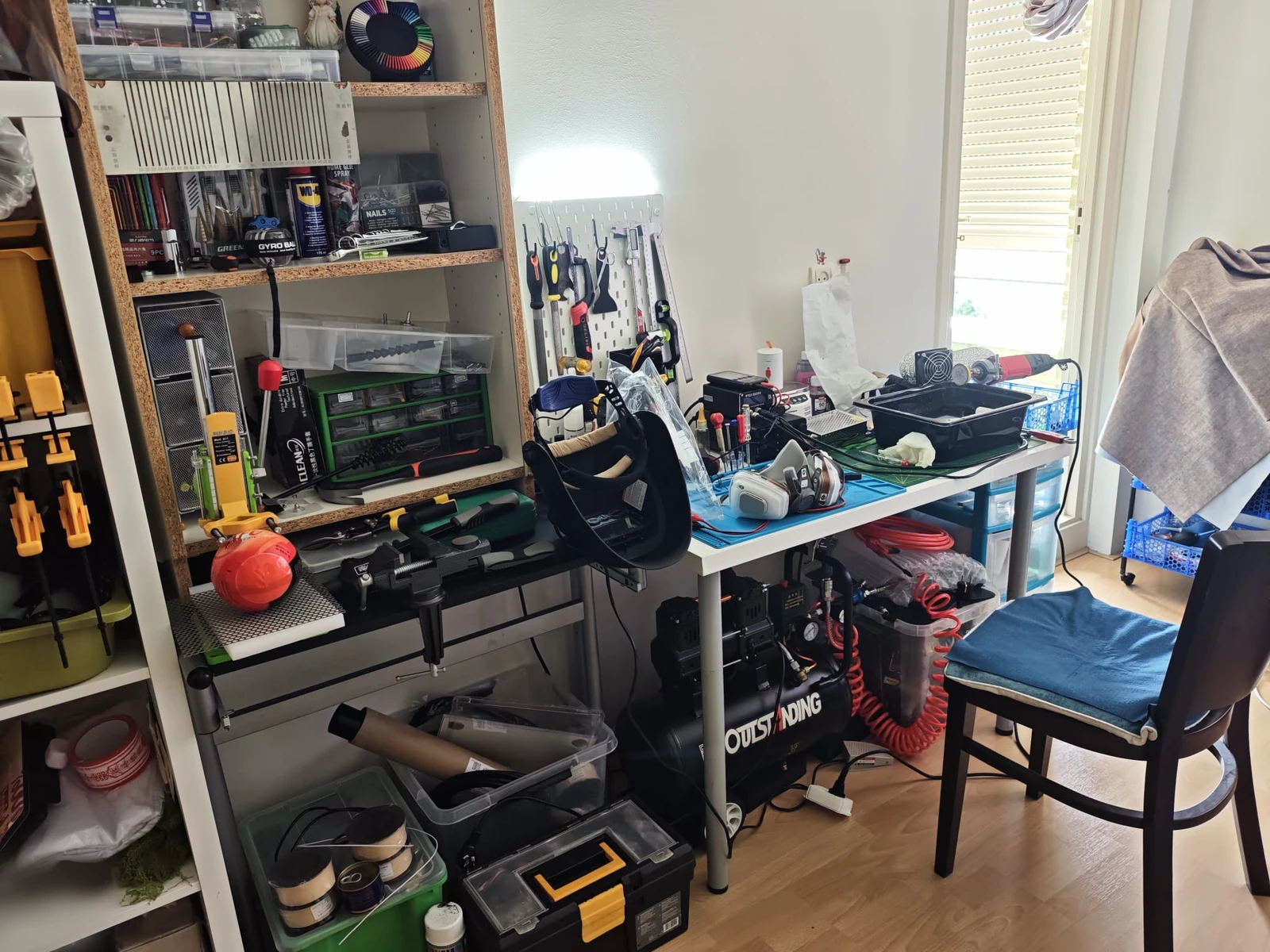

Toen ik in dezelfde ruimte als mijn computers begon te lassen, wist ik dat ik om problemen vroeg. De verlichting flikkerde wanneer de compressor aansloeg. Stekkerdozen waren doorgelust op manieren die ik liever niet beschrijf. En ergens achter in mijn hoofd wist ik dat de opstelling problemen had; ik was er alleen nog niet voor gaan zitten om uit te zoeken wat die precies waren.

Dit project is het resultaat van dat eindelijk eens te doen. Ik bracht elk stopcontact, elk apparaat en elke verlengkabel in mijn werkplaats in kaart, en wat ik aantrof was niet fraai: negen duidelijke veiligheidsrisico’s, van een ongeaard lasapparaat tot een brandgevaar dat ik maandenlang gemakshalve had genegeerd.

Ik zit in Nederland, dus alles hier is gebaseerd op NEN 1010; de Nederlandse implementatie van de Europese installatievoorschriften. Als je in een ander land zit, verschillen je spanningsnormen en de opbouw van je groepenkast, maar de principes rond topologie, circuitscheiding en overstroombeveiliging zijn universeel.

Wat ik wilde bereiken

• Echt in kaart brengen waar de stroom in mijn werkplaats naartoe loopt; niet zomaar gokken
• Elk veiligheidsrisico vinden waar ik tot dan toe zonder het te merken voorbij was gelopen
• Vaststellen welke apparaten de echte stroomvreters waren
• Een oplossing ontwerpen die zowel veilig als daadwerkelijk uitvoerbaar was (geen theoretisch “herbedraad het hele huis”-plan)
• Fysieke circuitscheiding aanbrengen tussen zware machines en gevoelige elektronica

Hoe een Nederlandse huisinstallatie werkt

Ter context: in Nederlandse woningen zit de groepenkast in de meterkast. De stroom komt vanaf het net binnen en passeert deze beveiligingslagen in volgorde:

• Hoofdzekering en hoofdschakelaar: Schakelt alles uit wanneer dat nodig is
• Aardlekschakelaar (RCD): Detecteert lekstroom en schakelt uit voordat je een elektrische schok krijgt
• Installatieautomaten: Splitsen de installatie in groepen; zware verbruikers krijgen een eigen aparte groep
• Aarding: Het vangnet dat foutstroom een veilige weg biedt

Het Nederlandse net is in de terminologie van de bedradingsgids een TN-C-S-systeem: het net levert de fasen plus een gecombineerde nul-aardgeleider (PEN), die de meterkast splitst in nul en aarde, ondersteund door een lokale aardpen. Die splitsing is de basis waarop de hele groepenkast bouwt, en het is ook wat RCD-beveiliging überhaupt mogelijk maakt; lekstroomdetectie werkt alleen in netten waar nul en aarde met elkaar verbonden zijn, zoals TN of TT.

Een RCD vergelijkt de stroom in de fase- en de nuldraad en opent het circuit binnen 25–40ms zodra het verschil boven 5–30mA uitkomt; sneller dan een elektrische schok het hart in ventrikelfibrilleren kan duwen. Hetzelfde apparaat gaat schuil achter verschillende namen: RCCB, GFCI, GFI, veiligheidsschakelaar. Eén praktische bijwerking: apparatuur met een klein beetje permanente aardlek, zoals stekkerdozen met overspanningsbeveiliging en oude koelkastcompressoren, kan een RCD onvoorspelbaar laten trippen. Tript de RCD zonder duidelijke reden, dan zijn dat de gebruikelijke verdachten.

Installatieautomaten: 1P vs. 2P

Dit onderscheid is belangrijker dan mensen beseffen:

• 1P-automaat: Onderbreekt het circuit, maar het apparaat blijft via de nuldraad (N) verbonden. Er blijft een stroompad bestaan.
• 2P- / 1P+N-automaat: Onderbreekt beide geleiders: fase en nul. Volledige isolatie. Als je stroomafwaarts aan iets werkt, is dit wat je wilt hebben.

Uitschakelkarakteristieken

Automaten beschermen tegen overbelasting en kortsluiting, maar niet alle automaten zijn gelijk. De gangbare curve-typen (B, C, D, K, Z, MA) verschillen in hoeveel keer de nominale stroom ze doorlaten voordat ze bij een magnetische fout uitschakelen. Apparatuur met een hoge inschakelstroom (motoren, lasapparaten, compressoren) kan een B-curve-automaat die technisch gezien “correct” gedimensioneerd is onnodig laten trippen; zo komt het dat mensen domme dingen doen om beveiligingen te omzeilen.

Wat er mis kan gaan in een thuiswerkplaats

Kabeldoorsnede

De doorsnede van een kabel is niet zomaar een getal op de mantel; die bepaalt hoeveel stroom de kabel veilig kan voeren. Dingen die je marge aantasten:

• Materiaal: Koper, aluminium of de verschrikkelijke CCA (Copper Clad Aluminum) die op koper lijkt maar het niet is
• Kerntype: Massieve draad versus soepele draad; die gedragen zich anders onder belasting
• Lengte: Langere kabel = meer weerstand = meer spanningsval onder belasting
• Omgevingstemperatuur: De warmteafvoer neemt af wanneer de kabel in een warme omgeving ligt
• Kabeldichtheid: Meerdere kabels die gebundeld in een buis liggen houden elkaars warmte vast
• Kortsluitstroom: De kabel moet de thermische belasting van een fout lang genoeg doorstaan zodat de automaat kan uitschakelen

De wiskunde achter spanningsval

“Langere kabel = meer spanningsval.” De versie uit de bedradingsgids, toegepast op de 10m-circuits in deze werkplaats bij een belasting van 16A:

De opwaardering sneed de spanningsval met ruwweg 38% terug. Bij een stabiele 16A blijft 2.5mm² nog binnen de 2,5%-richtlijn uit de gids (5,75V bij 230V), maar de inschakelstromen van motoren zijn precies het regime waar het verschil zichtbaar wordt, en elke watt kabelwarmte is een watt die het gereedschap niet bereikt.

Kabelschade

De dingen die je ziet als je echt kijkt: een beschadigde buitenmantel, verkleuring door oververhitting, knikken of knelpunten en isolatie die met de jaren bros is geworden. Dat alles betekent dat de kabel zijn werk niet meer veilig kan doen.

Gebruiksomgeving

Vochtige of natte ruimtes maken alles gevaarlijker. De checklist voor zulke plekken: deugdelijke aarding, een passende IP-classificatie, RCD-beveiliging en een grondige controle van contactpunten op corrosie.

Overbelasting, overspanning en kortsluiting

Hier zaten de meeste van mijn problemen:

• Gelijktijdig gebruik: Meerdere stroomvreters op één 10A/16A-groep
• Langdurige zware belasting: Kabels die uur na uur opwarmen
• Doorlussen: Stekkerdoos in stekkerdoos in stekkerdoos; elke verbinding voegt weerstand en warmte toe. Zo ontstaan branden.
• Slechte contacten: Losse stekkers en versleten stopcontacten betekenen verbindingen met hoge weerstand
• Warmte die niet weg kan: Kabelhaspels die tijdens gebruik opgerold blijven (dat heb ik zeker ook gedaan)
• Geen overspanningsbeveiliging: Slechts één spanningspiek verwijderd van doorgebrande elektronica

Het echte onderzoek

Ik besteedde een middag aan het volgen van kabels en het tekenen van een degelijke topologiekaart. Het was erger dan ik had verwacht. De kernvraag die ik bleef stellen: als er iets misgaat, waar gaat de stroom dan eigenlijk naartoe, en wat staat er klaar om dat te stoppen?

Wat ik aantrof en hoe ik het heb opgelost

Aarding van het lasapparaat

Het lasapparaat had helemaal geen aardverbinding. Bij een machine met metalen behuizing die 16A trekt is dat een echt gevaarlijke situatie. Oplossing: Ik heb een aparte aardverbinding terug naar de hoofdaardrail in de groepenkast gelegd.

Inschakelstroom

Het lasapparaat trekt 20–30A bij het opstarten; meer dan waar de bestaande groep voor was ontworpen. Zelfs als de automaat het volhield (wat soms niet lukte), was het geen veilige langetermijnopstelling. Oplossing: Het lasapparaat verplaatst naar een eigen aparte groep met een correct gedimensioneerde beveiliging.

Uitschakelkarakteristieken

Bij apparatuur met hoge inschakelstromen zal een standaard B-curve-automaat onnodig trippen. Je hebt een C- of D-curve nodig; dezelfde nominale waarde, maar de magnetische uitschakeldrempel ligt hoger, waardoor die inschakelstromen worden verdragen zonder in te leveren op overbelastingsbeveiliging.

Doorlussen elimineren

Ik had stekkerdozen in andere stekkerdozen gestoken. Elk koppelpunt voegt contactweerstand toe, genereert warmte en vergroot de kans dat er iets bezwijkt onder belasting. Het is een boomtopologie waarin elke tak een potentiële brand is. Oplossing: Overgestapt op een stertopologie; één hoogwaardige 16A-stekkerdoos als centraal verdeelpunt, waar alles op aansluit in plaats van door elkaar heen te lussen.

De wiskunde achter de warmte is P = I² × R. In de referentiewaarden van de bedradingsgids zit een goede verbinding (degelijk kabeloog, vast aangedraaide klem) rond 0,06mΩ, een 150A-zekering op 0,35mΩ en een 500A-shunt op 0,10mΩ. Een versleten of los contact is een ander verhaal; bij 0,1Ω contactweerstand verbrandt een belasting van 10A al 10W op één enkel punt (10² × 0,1). Warmte laat het contact verder loskomen, wat de weerstand verhoogt, wat de warmte verhoogt. Elk koppelpunt van een stekkerdoos was nog een kans dat die cyclus begon.

Spanningsdips en EMI

De compressor en de haakse slijper zaten op dezelfde groep als mijn computer en monitoren. Elke keer dat een motor startte, zakte de spanning in en kregen de gevoelige elektronica de piek te verduren. Zo maak je op den duur voedingen kapot. Oplossing: Fysiek gescheiden groepen; zware machines op de ene groep, gevoelige elektronica op de andere.

Reisadapters

Ik had een paar reisadapters in de opstelling; het soort dat bedoeld is om in een hotel een telefoon op te laden, ongeschikt voor werkplaatsapparatuur. De contactoppervlakken zijn minuscuul, ze zijn niet geschikt voor aanhoudend hoge stromen en ze worden warm op manieren waar ik zenuwachtig van word. Oplossing: Stuk voor stuk vervangen door degelijke Europese Schuko-stekkers of industriële stekkerdozen.

Zonering en groepenverdeling

Dit was de grote structurele verandering: de werkplaats opdelen in een “Machining Zone” en een “Office Zone”, elk op een eigen groep. Ik heb de bedrading ook opgewaardeerd van 2.5mm² naar 4mm² (en waar mogelijk 6mm²) om de spanningsval onder belasting te verkleinen.

Directe aansluiting

Secundaire stekkerdozen brengen extra koppelpunten, extra weerstand en extra faalpunten met zich mee. Kritieke apparatuur zit nu rechtstreeks in het stopcontact. Geen tussenliggende stekkerdozen, geen adapters, gewoon een schoon pad van automaat naar apparaat.

Preventie en waarschuwingslabels

Dit klinkt misschien flauw, maar het maakt uit: ik heb echte labels opgehangen. “Start nooit meer dan één zware machine tegelijk.” “Rol verlengsnoeren voor gebruik volledig uit.” Wanneer je moe bent en midden in een project zit, zijn visuele herinneringen op de plek van gebruik meer waard dan een veiligheidshandleiding die je toch nooit herleest.

Conclusie

Negen risicofactoren, waarvan sommige er al maanden in zaten terwijl ik eromheen werkte. Het ongeaarde lasapparaat was het engst; dat had daadwerkelijk iemand kunnen verwonden. De doorgeluste stekkerdozen hadden nog de grootste kans om een echte brand te veroorzaken.

Het kerninzicht was dat mijn opstelling nooit ontworpen was; die was gewoon opgehoopt. Hier nog een stekkerdoos, daar een verlengsnoer, totdat de topologie een warboel van seriële verbindingen was waarin elke schakel een risico vormde. Overstappen op een stertopologie met fysiek gescheiden groepen zorgt ervoor dat een fout in de ene zone niet overslaat naar de andere.

Van analyse naar uitvoering

Ik heb het fysieke werk ook echt uitgevoerd:

• Office Zone: Computers, monitoren en netwerkapparatuur; alles op één eigen groep, fysiek gescheiden van het lawaaiige spul. Geen flikkerende schermen meer wanneer een motor start.
• Work Zone: Lasapparaat, compressor, slijpers en ander industrieel gereedschap verplaatst naar een aparte ruimte op aparte groepen. Zware belastingen zitten waar ze horen en het brandrisico door overbelaste groepen is flink gedaald.

Reflectie

Eerlijk gezegd: hiervoor wist ik genoeg over elektrische veiligheid om gevaarlijk te zijn. Ik begreep automaten en aarding in theorie, maar ik had nooit daadwerkelijk elke verbinding in mijn eigen werkruimte nagelopen en gevraagd “wat gebeurt er als dit faalt?”

Die oefening (de topologie tekenen, de circuits nalopen, echt controleren wat waar in zat) veranderde hoe ik naar die ruimte kijk. Je ontwikkelt een gezonde vorm van paranoia. Je begint de opgerolde verlengkabel op te merken, de warme stekker, de adapter die er niet helemaal goed in zit. Dat bewustzijn gaat niet meer weg, en eerlijk gezegd hoeft dat ook niet.
