De opdracht
ZOEM Bike is een Nederlandse bakfietsbouwer. Onze opdracht kwam van een van hun klanten: een zelfstandige schilder die een persoonlijk aangepaste laadbak bestelde voor zijn ZOEM-chassis. De bak vervoert elke werkdag ladders, verfemmers en gereedschap door het stadsverkeer. Ik werkte in een projectgroep van twee, samen met een andere stagiair industrieel ontwerp; ik was vooral verantwoordelijk voor de materiaalanalyse en -selectie, de fysische berekeningen en tests, het testen van de gasveren, de ergonomische berekeningen, de 3D-renders, de Photoshop-bewerking van de stickers en de uiteindelijke assemblage van het eindproduct.
Het project doorliep de volledige ontwikkelcyclus. We onderzochten bestaande marktoplossingen, vergeleken de haalbaarheid van verschillende componenten en analyseerden de pijnpunten van de klant in de praktijk. Die bevindingen werden vervolgens vertaald naar een geoptimaliseerd ontwerp, dat werd geproduceerd, gemonteerd en aan het einde van het project aan de klant geleverd.
Ontwerpdoelen
Het uitgangspunt was de huidige laadbak. Functioneel, maar beladen met jaren aan opgestapelde compromissen. De herontwerpopdracht kwam neer op vijf gerichte wijzigingen:
| Wijziging | Ontwerpoverweging |
|---|---|
| Eén deksel in plaats van twee | Eén deksel is handiger te openen dan twee, en er is maar één slot nodig in plaats van twee verschillende sleutels. De nieuwe bak opent maar vanaf één kant, naar rechts gericht: wanneer de fiets langs de straat geparkeerd staat, opent de schilder de bak aan de stoepzijde in plaats van richting het autoverkeer, veiliger bij het laden en lossen. |
| Herontworpen waterdichtingssysteem | Het samenvoegen van twee deksels tot één betekende dat de afdichting en de volledige framestructuur opnieuw ontworpen moesten worden rond de nieuwe opening. |
| Herontworpen structureel frame | Het openende deksel werkt samen met het scharnier en staat in gesloten toestand onder constante druk van de gasveer. Het deksel werd verstevigd tegen vervorming en de plaatmetalen schaal werd beschermd tegen schade tijdens het openen, sluiten en bij statische belasting in gesloten toestand. |
| Herontworpen scharniermechanisme | Roestvrij staal, gebouwd voor herhaalde open- en sluitcycli, waterdicht en roestbestendig. Het is vastgeklonken en ligt net zo recht als het vaste stalen U-profiel waarop het is gemonteerd. |
| Lichtere materialen | Sterk waar het sterk moet zijn, licht overal elders: een stalen profielframe draagt de lasten, terwijl een aluminium composietschil van Alupanel de hele fiets licht houdt (dezelfde logica als de A-stijl van een auto tegenover de carrosseriedelen), wat capaciteit vrijmaakt voor meer lading. |

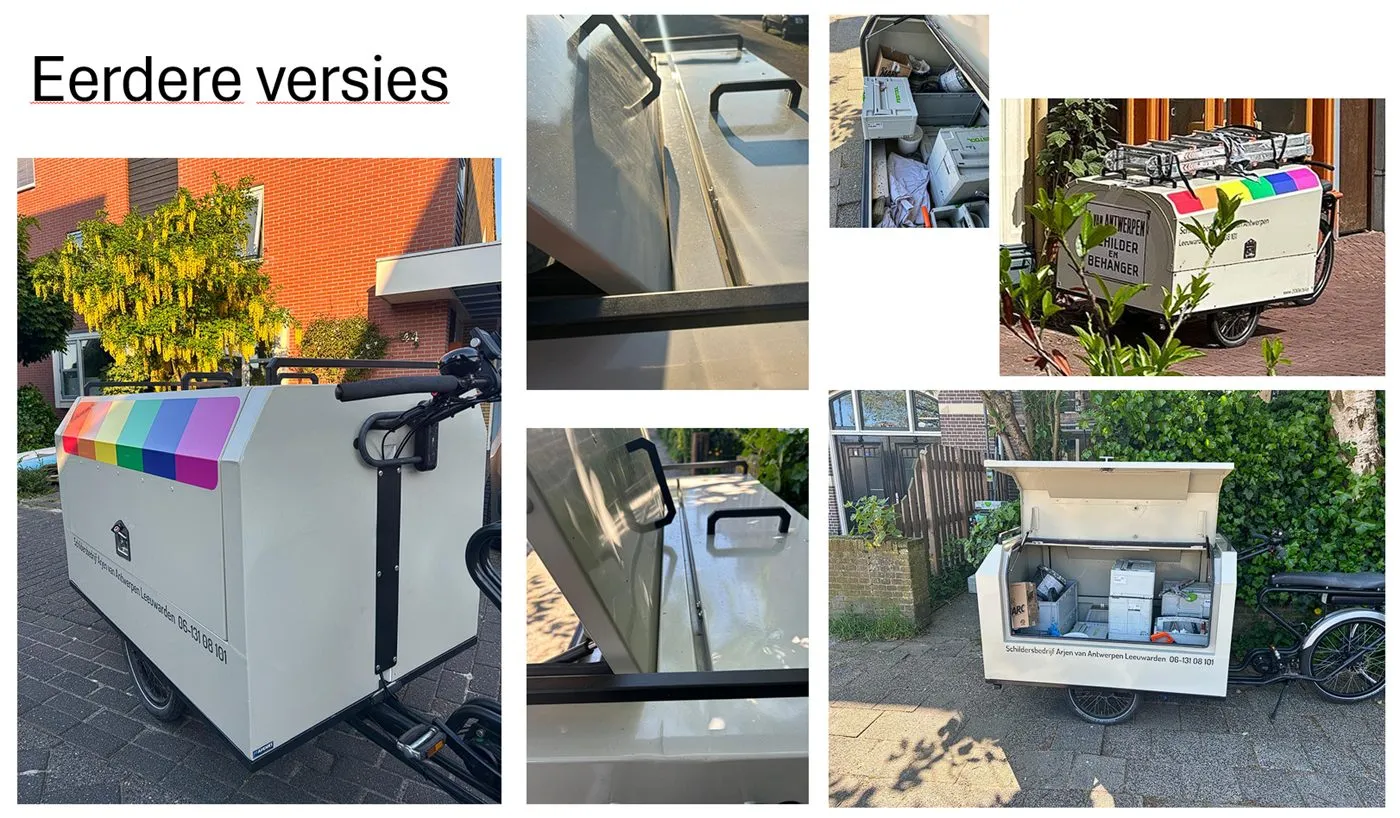

De vorige standaardbak van de klant
Het eindproduct

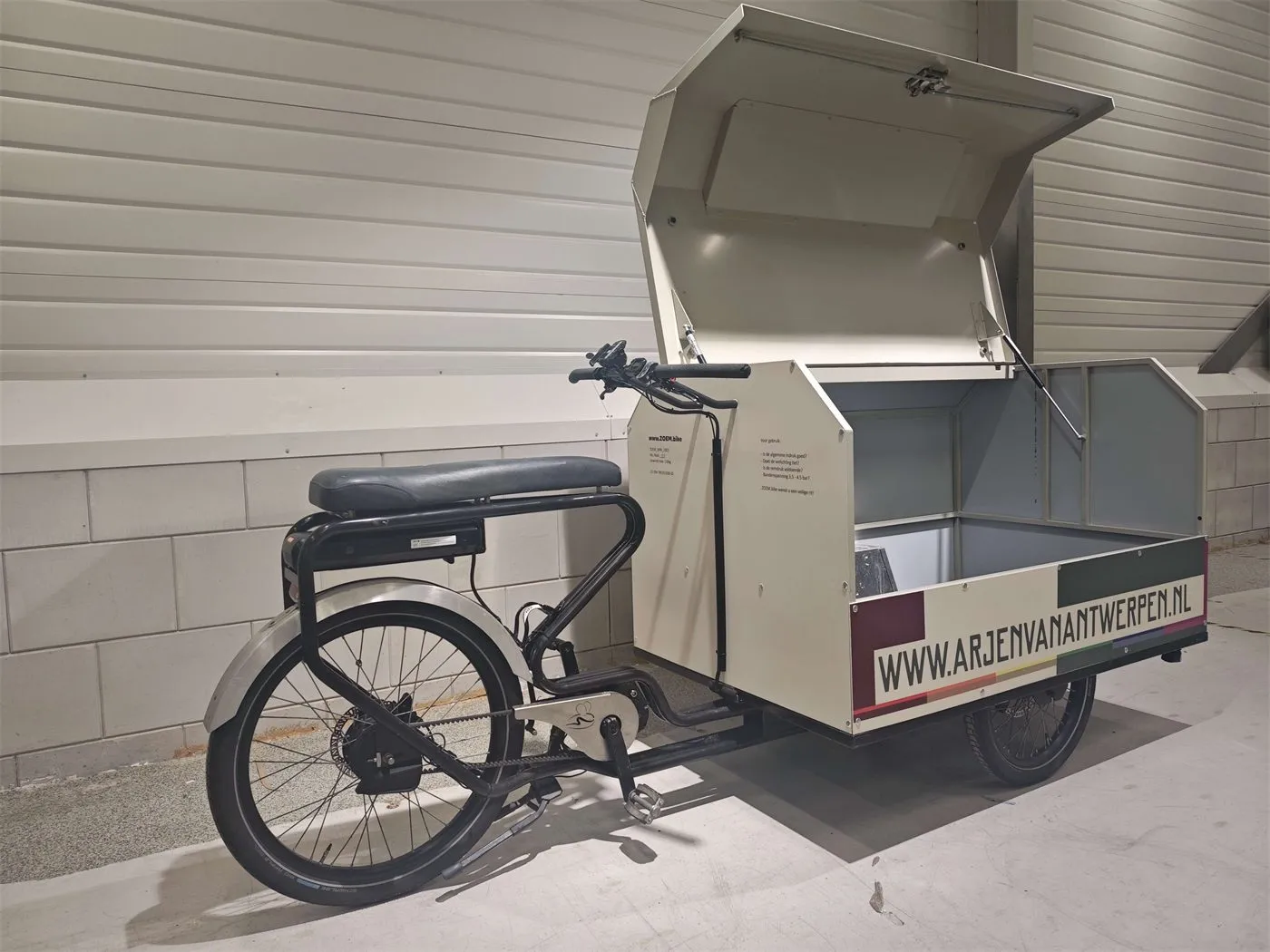

Bakdetail: bovenkant

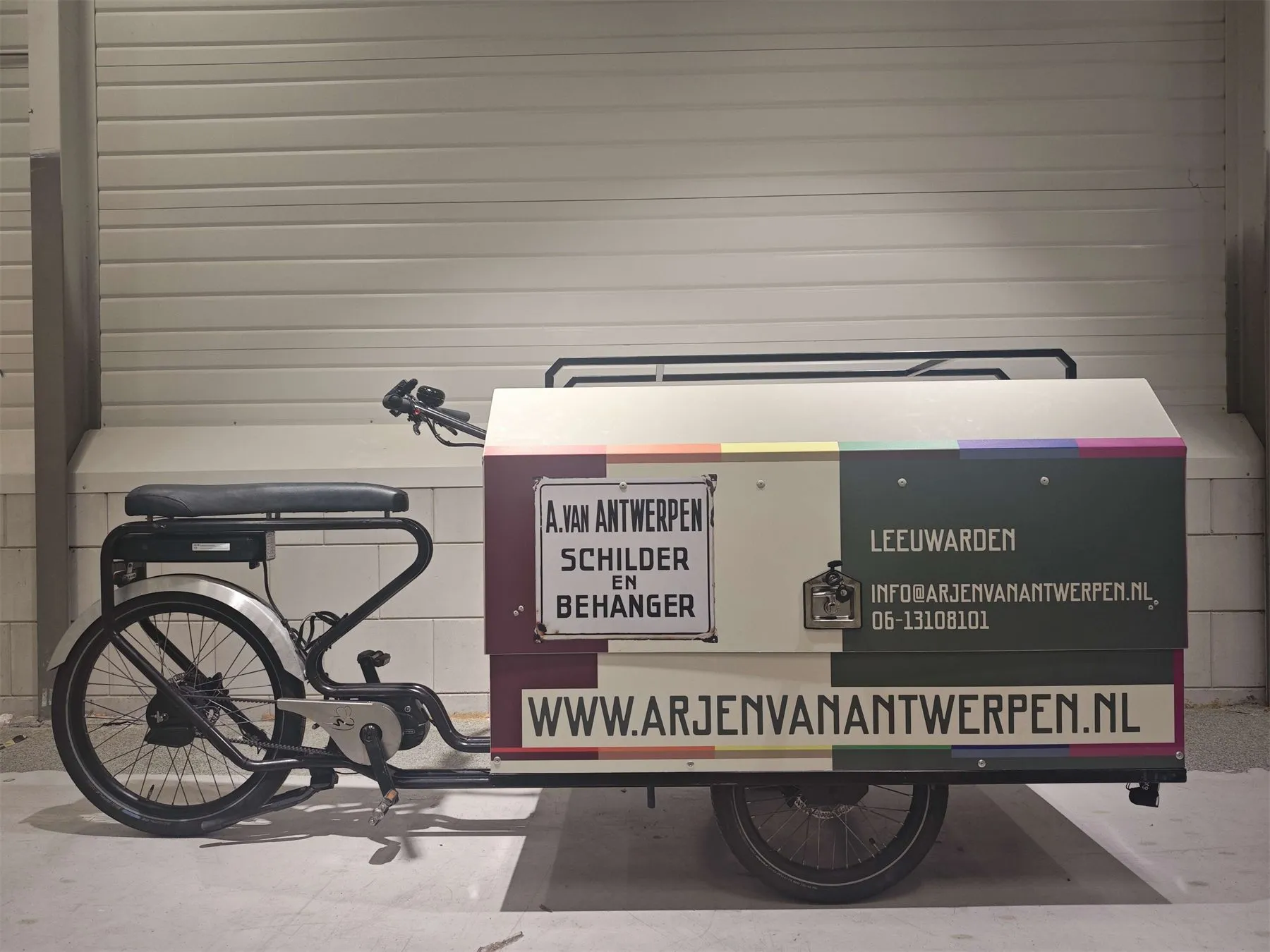

Herontworpen bak

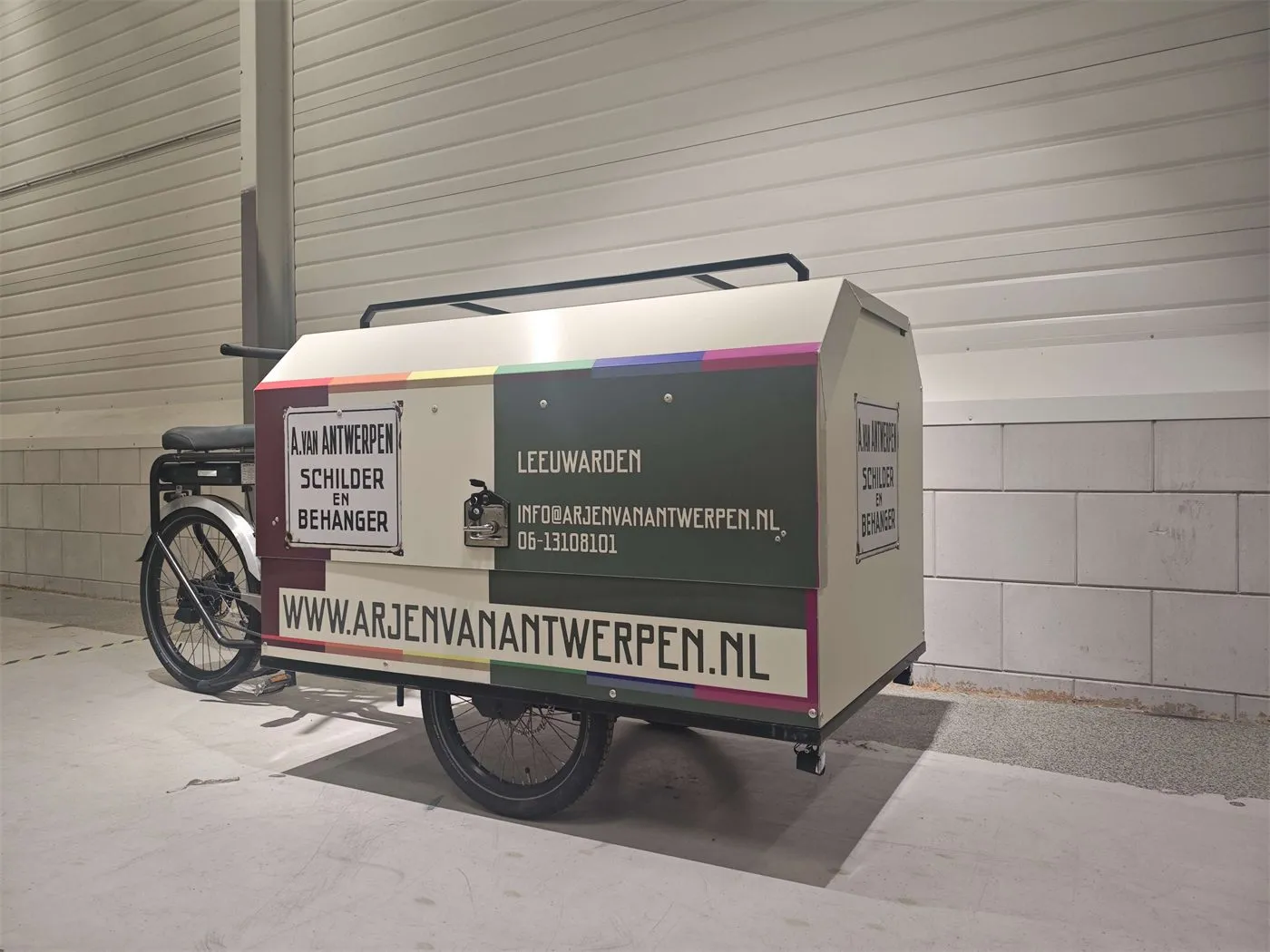

Bakdetail: onderkant
Onderzoek en analyse
Voordat er ook maar CAD-werk begon, rustte het herontwerp op drie inputs: onderzoek naar bestaande marktoplossingen, een vergelijking van componentopties op haalbaarheid en kosten, en dagelijkse interviews met de schilder (de klant die deze bak gaat gebruiken).
Onderzoeksvragen
Elke ontwerpbeslissing moest antwoord geven op een van deze vijf vragen, opgeschreven vóór de eerste schets:
- Hoe kiezen we een gasveer: makkelijk te openen, zacht bij het sluiten?
- Hoe kan het dagelijks gebruik gebruiksvriendelijker worden?
- Hoe kan de bak voldoende functionaliteit bieden?
- Hoe kan de bak van alle kanten waterdicht zijn?
- Hoe kan de bak aantrekkelijker worden gemaakt?
Ontwerpdetails
De klant beantwoordde onze vragen rechtstreeks. De antwoorden hieronder stuurden verschillende ontwerpkeuzes:
- Dekselgewicht: ongeveer 10–12 kg, gemeten in SolidWorks. Hier begint de gasveerspecificatie.
- Openingsbereik: de gebruiker wil dat het deksel zo ver mogelijk opengaat.
- Uitgangsmateriaal: aluminium plaatmetaal uit de 6XXX-serie voor het deksel: combineert sterkte met lasbaarheid en laat zich goed anodiseren; staal voor het frame.
- Frameconstructie: vierkante stalen buis, in vorm gelast.
- Lekgeschiedenis: het vorige ontwerp liet water binnen bij het scharnier; de oude oplossing was overgedimensioneerd.
- Dekselhelling: toegestaan, niet verplicht. Zonder helling loopt regenwater er vanzelf af.
- Corrosie: aluminium onderdelen hebben bescherming nodig (geanodiseerd of gegalvaniseerd); poedercoaten is ook een optie.
- Klinknagels: de huidige popnagels zijn mogelijk niet waterdicht genoeg; gesloten blindklinknagels zien er beter uit.
- Extra: de bedrading van accu naar koplamp verbergen.
Gebruikersprofiel
- De schilder is 1.95 m lang, dus de reikhoogte is bepalend voor de ergonomie.
- Vergelijkbare deksels bij dit ontwerp gebruiken relatief dunne aluminiumplaat.
- Gasveren zijn het overwegen waard voor het deksel, aangezien er bovenop ook een ladder van 15 kg meegaat.
- De bak is ongeveer 75 cm hoog.
- Het stuur moet op dezelfde hoogte zitten als een standaard ZOEM-stuur.
- Een bakfietscabine zelf draagt ook een behoorlijk gewicht.
Materiaalanalyse

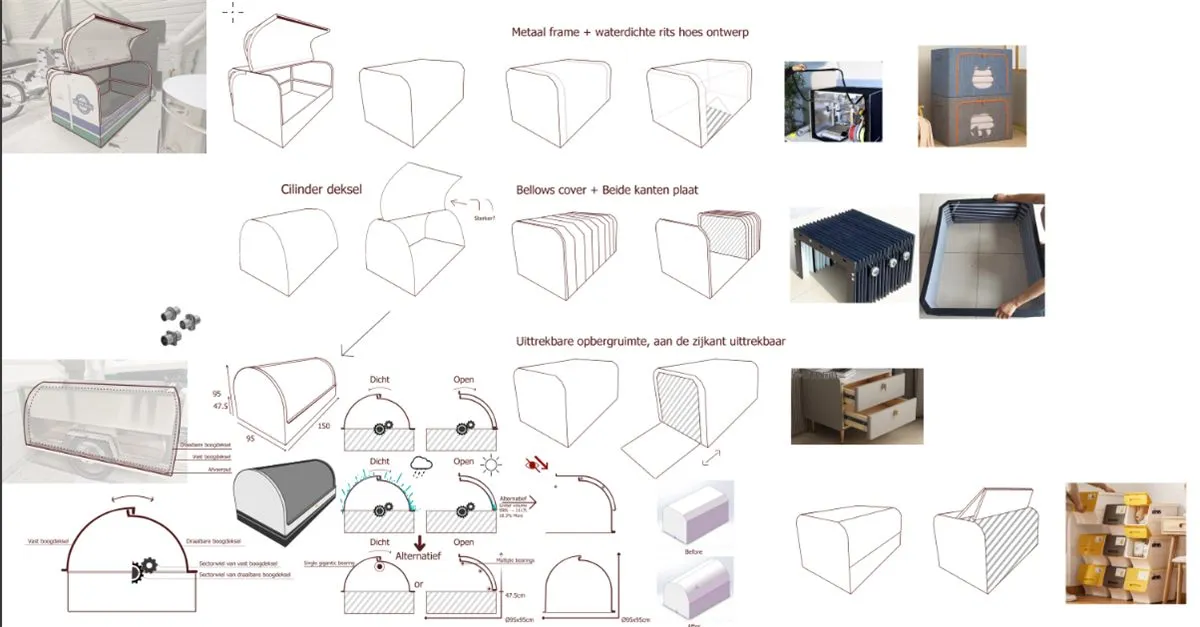

Eerste schetsen
Materiaalonderzoek en -selectie
Corrosie
Wanneer aluminium in contact komt met bevestigingsmiddelen van roestvrij staal, kan corrosie optreden. Dit staat bekend als galvanische corrosie. Het gebeurt wanneer twee materialen, een anode en een kathode, met elkaar in contact komen via een elektrolyt (regenwater is al voldoende).
Eindkeuze: poedercoaten voor zowel het stalen frame als de aluminium onderdelen. Proces: plaatmetaal bewerkt en gelast in de fabriek (onze werkplaats kan geen aluminium lassen) → teruggestuurd voor assemblage en testen → gaten geboord (na dit punt waren geen wijzigingen meer mogelijk) → naar een andere fabriek gestuurd voor poedercoaten → teruggestuurd voor de eindassemblage. Het is zo ontworpen dat corrosie binnen de verwachte levensduur van het product blijft.
Bron: 1. Why Can't You Use Stainless Steel and Aluminum Together?
Scharniertypes
Draaipuntscharnier: 10–15 jaar levensduur; verborgen ontwerp; draagvermogen; esthetisch.
Pianoscharnier: 60 jaar levensduur; gelijkmatig verdeeld gewicht; draagvermogen; stevigheid.
butt hinge / heavy-duty hinge: 5–7 jaar levensduur; goedkoop; draagvermogen.
Eindkeuze: roestvrijstalen pianoscharnier: lange levensduur met een belasting die gelijkmatig over de volledige lengte wordt verdeeld, passend bij de eis van roestvrij, waterdicht en roestbestendig uit de opdracht. Gesponsord door Lino Metaalwaren.
Bron: 1. Camax Hardware 2. China industrial hinges factory
Klinknagelkeuze
Gesloten blindklinknagels van POP bieden tot 23% hogere treksterkte dan open blindklinknagels van POP, en bovendien geen enkele doordringing van vloeistoffen of gas onder druk. Gesloten blindklinknagels zijn verkrijgbaar in uiteenlopende combinaties van nagel- en doornmateriaal.
Waterdichtheid werd getoetst aan de IPX-classificatie: IPX2 (druppelend water), IPX4 (spattend water), IPX6 (krachtige waterstralen, 15 psi gedurende 3 minuten, 100 liter per minuut), IPX6K (verhoogde druk), IPX7 (onderdompeling).
Eindkeuze: gesloten blindklinknagels: hogere treksterkte en volledig afgedicht tegen vloeistoffen en gas, geverifieerd aan de hand van de IPX-schaal.
Bron: 1. The Difference Between Open and Closed End Blind Rivets 2. IPX Waterproof Rating Chart (Storyteller Tech)
Gasveren
Vergeleken leveranciers: Amatec Technische Veren (standaard gasveren met vaste ogen), Tevema, Gasveerwinkel (volledig online assortiment, incl. configurator) en Spring Masters (uit voorraad). Een kogelscharnier werd ook overwogen als alternatieve montageoptie.
Eindkeuze: twee gasveren van 250 N, die het deksel van 10–12 kg over de volledige slag vasthouden; opnieuw geselecteerd en geverifieerd bij de eindassemblage (tijdens de bouw).
Bron: 1. Gasveerwinkel 2. Gasveerexpert 3. Amatec 4. Tevema 5. Spring Masters
Bevestiging
Wellnut: trillingsbestendig, waterdicht, corrosiebestendig; beperkt draagvermogen, gevoelig voor slijtage en losraken, niet geschikt voor zwaar werk.
Gesloten blindklinknagel: trillingsbestendig, waterdicht, corrosiebestendig, draagvermogen; niet demontabel, corrosierisico tussen metalen en vocht, zwakker dan lassen.
sealing screw: trillingsbestendig, waterdicht, corrosiebestendig, draagvermogen, demontabel; duur, levensduur van de O-ring.
Eindkeuze: het stalen frame van vierkante buis werd in vorm gelast, het scharnier werd zoals gespecificeerd in de opdracht met klinknagels bevestigd, en de Alupanel-schaal werd aan het stalen frame geklonken. De klinknagels zijn getest en waterdicht bevonden.
Bron: 1. Well Nuts vs Nutserts 2. What Are Sealing Screws? (ACCU)
Afdichting & waterdichtheid
Waterdichtheid is opgebouwd uit drie lagen: waterdichte klinknagels, silicone sealant (glass adhesive) langs de naden, en de framemeetkunde zelf: de dekselrand heeft de vorm van een dakgoot, zodat regenwater erlangs naar de zijkanten loopt in plaats van de bak in te stromen.
Inkoop
Ingekochte onderdelen: pianoscharnier; gesloten blindklinknagels; gasveren; long-pole waterproof lock.
Technische verificatie
Vroeg in de ontwikkeling testten we de haalbaarheid van de risicovolste onderdelen van het ontwerp, voordat we overgingen tot productie:
- Gasveerselectie: het deksel weegt ruwweg 10–12 kg. We testten veren die het comfortabel open zouden houden en tegelijkertijd de mechanische vermoeidheid in gesloten toestand minimaliseren (de positie waar de veer het grootste deel van zijn levensduur onder belasting doorbrengt.
- Werkbezoek aan Lino Metaalwaren: een lokaal bezoek aan een beslagspecialist om de ontwerpopties voor scharnieren in de praktijk te begrijpen voordat we onze eigen specificatie maakten.
Ontwerpiteraties: vier versies
De bak doorliep vier grote versies voordat het ontwerp werd bevroren. Elke ronde pakte de problemen aan die in de vorige werden gevonden, van links naar rechts, versie voor versie:
Versie 1

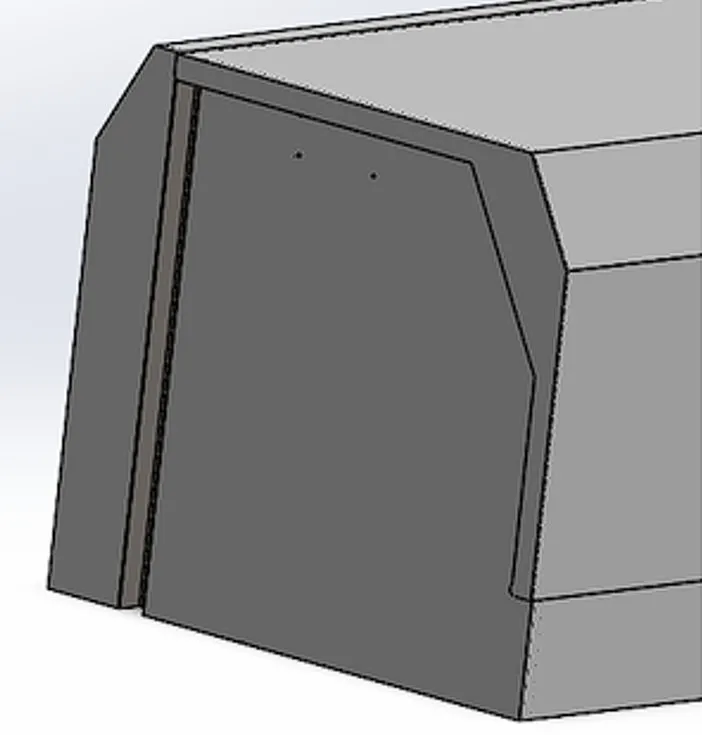

Frame & plaatmetaal
Stalen frameprofielen aangepast naar een dunnere maat.
Het juiste stalen profiel toegevoegd aan de lasconstructiebibliotheek.
Laspunt in het plaatmetaal verkleind.
Regengoot aan de zijkant niet meer nodig, verwijderd.
Spleet tussen de zijkant van het deksel en de bak vergroot.
Gasveer voor het eerst getest.
Versie 2

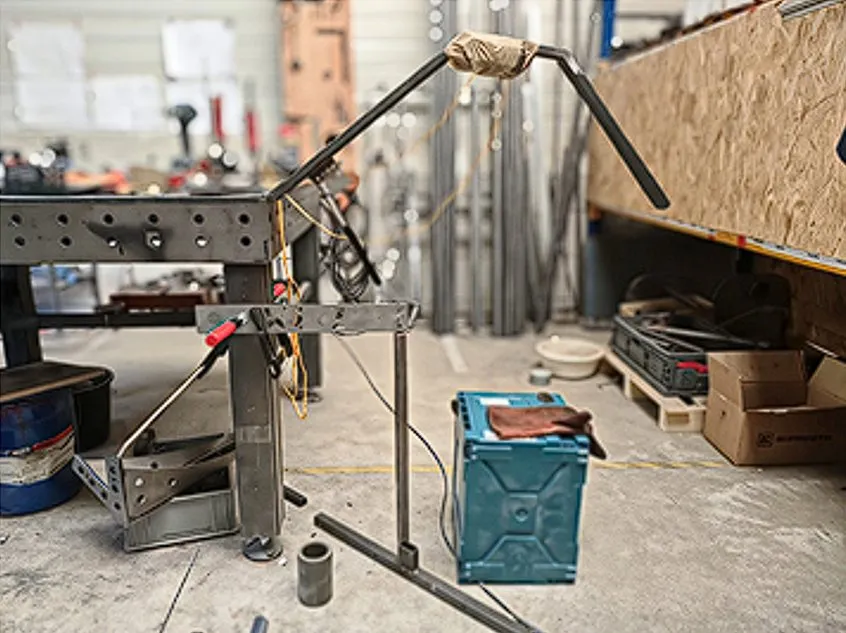

Eerste testopbouw
Eerste prototype geassembleerd en fysiek getest.
Spleet tussen de zijkant van het deksel en de bak verder vergroot.
Voorkant opnieuw ontworpen om te passen bij de achterkant (zie afbeelding).
Versteviging toegevoegd aan de binnenkant van de behuizing.
Versie 3

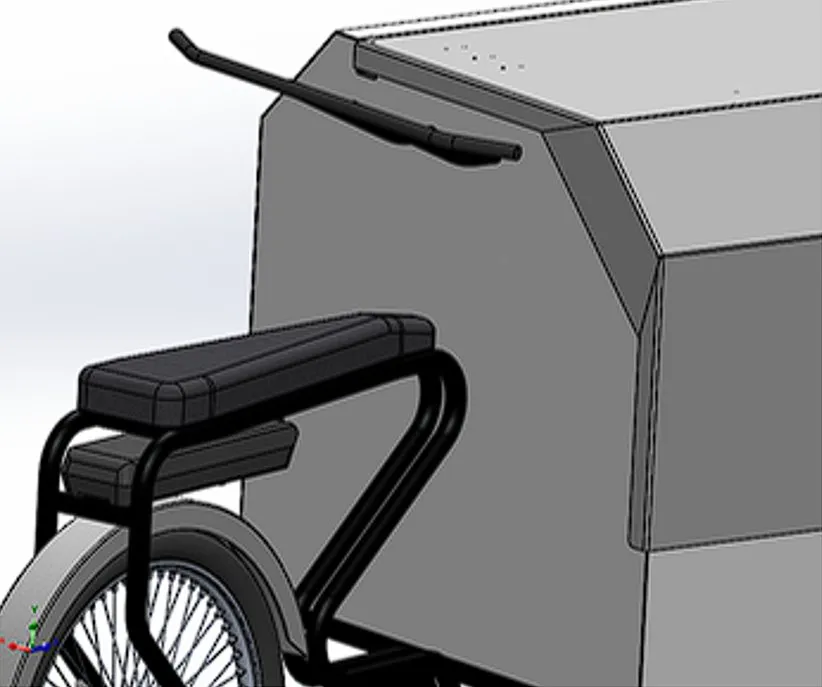

Scharnier & maatvoering
Overgestapt op een andere maat pianoscharnier.
Scharnier verplaatst naar een andere montagepositie.
Afdichting verplaatst voor een betere waterdichtheid.
Totale gewicht verlaagd.
Versie 4

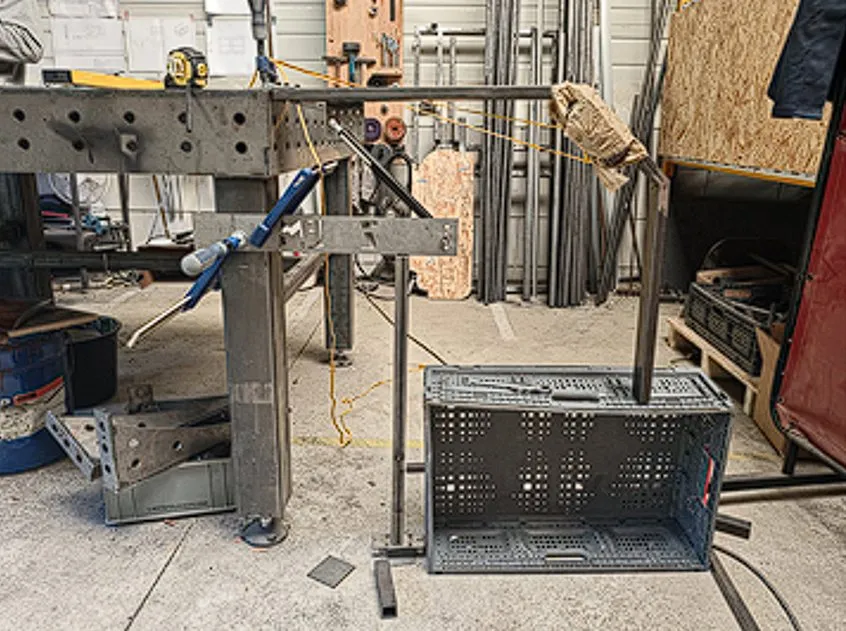

U-profiel & montage
U-profiel geïntroduceerd voor de scharnierbevestiging.
Gasveer voor de tweede keer getest.
Nieuwe montagepositie, waardoor het deksel breder werd gemaakt om aan te sluiten.
Grotere tolerantieafstand tussen deksel en bak tijdens het sluiten.
Waterdichtheid verder verbeterd.
Evaluatie van de gasveren
De veer werd gespecificeerd op basis van metingen en geverifieerd met behulp van een rekenblad. De eindassemblage gebruikt twee gasveren van 250 N om het deksel over de volledige slag vast te houden:
Ergonomie
De veer en het scharnier werken alleen als de mens ook werkt. Openhoogte, reikafstand en toegang tot de lading werden gedimensioneerd op de werkhouding van de schilder:
Van schets tot oplevering
Samen met mijn teamgenoot laste ik het frame, zaagde ik de schaalpanelen, demonteerde ik de oude bak en assembleerde ik de nieuwe, waarbij we onderweg op meerdere momenten de gasveer testten. De gasveren werden voor de eindassemblage opnieuw geselecteerd: twee exemplaren van 250 N om het deksel over de volledige slag vast te houden, met een gezonde veiligheidsmarge.
Van model tot metaal: de eindrender en het echte exemplaar op de weg:
Eindassemblage: 3D-render

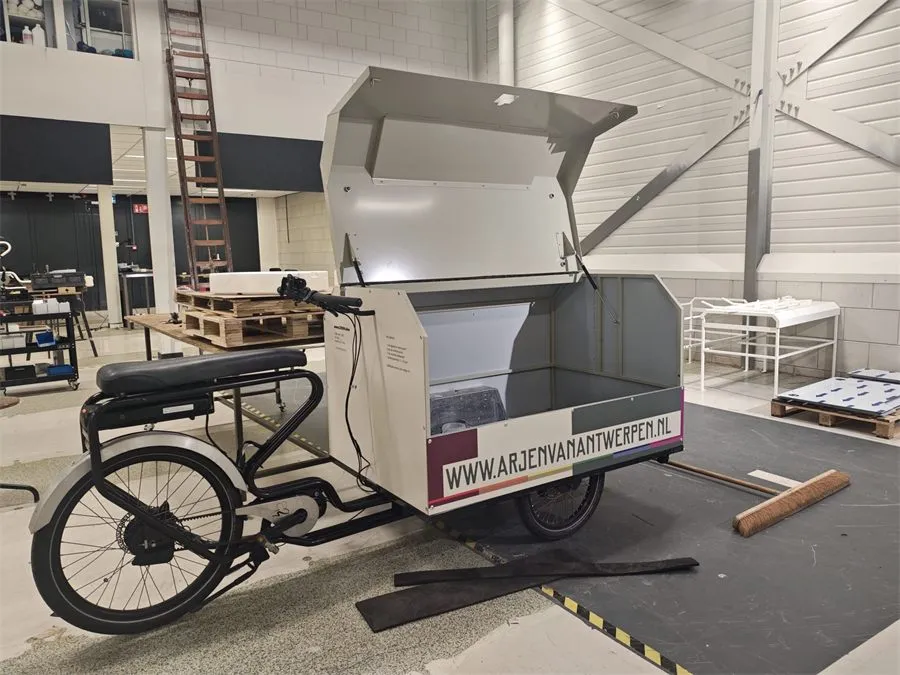

Het echte exemplaar: testrit
Wat ik hieruit meeneem
Dit was het eerste project waarin het einde van het proces een klant was die op het resultaat reed: geen cijfer, geen prototype in een la.
- Plaatmetaal is een andere ontwerptaal: buigradii, lasnaden en poedercoattoleranties beperken de geometrie allemaal al ver voordat esthetiek ter sprake komt. Ontwerpen in SolidWorks en bouwen in staal zijn twee heel verschillende gesprekken.
- Ontwerp is een taal van balans: elke onderdeelkeuze (een scharnier, een gasveer, een plaatdikte) weegt kosten af tegen levensduur, bewerkbaarheid, levertijd en de dagelijkse ervaring van de gebruiker. Het beste component op papier is zelden het beste component in het product.
- Teams van twee hebben een gedeelde werkelijkheid nodig: met z’n tweeën moest elke schets en elke beslissing meteen leesbaar zijn voor de ander. Documentatie was geen corvee meer, maar werd de enige manier waarop we synchroon bleven.
- Afwerken betekent het eindresultaat testen: de definitieve gasveren (twee exemplaren van 250 N) werden opnieuw geselecteerd toen het deksel eenmaal echt bestond. Specificaties overleven het contact met de werkelijkheid alleen als je ze aan het einde opnieuw verifieert.
- De gasveerkracht was de echte technische puzzel: het deksel weegt op zichzelf zo’n twaalf kilo, maar grofweg dertig met de ladder erbovenop. Beide situaties komen elke dag voor, en het gat ertussen is groot; het kiezen van één veerkracht was dus een echt complexe beslissing.
- Ideale waarden zijn slechts een startpunt: de theoretische kracht in newton en de voorspelde afmetingen van een gasveer berekenen is nuttig, maar er echt een installeren, het deksel openen en voelen hoe hij zich gedraagt, leerde me meer dan welk ideaal getal in een spreadsheet dan ook.
Speciale dank aan Lino Metaalwaren voor het sponsoren van het roestvrijstalen pianoscharnier voor dit project.
